PLC控制柜中的变频器与电动机连接线的选择
PLC控制柜中的变频器与电动机连接线的选择

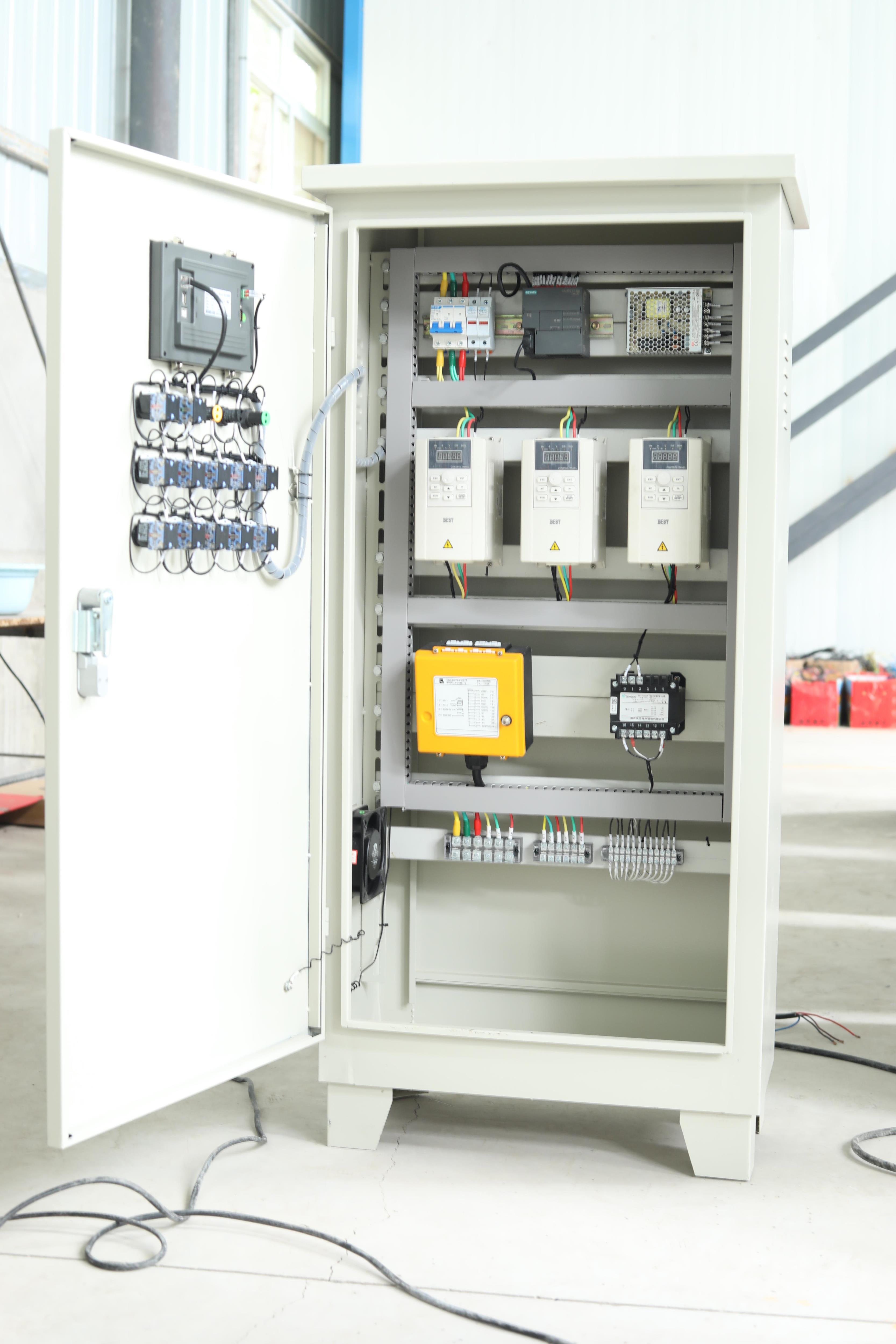

PLC控制柜（PLC配电柜、PLC电气柜、PLC电控柜、PLC电柜）中有用到变频器与电动机的安装距离可分为三种情况:远距离(100m以上)、中距离(20~100m)和近距离(20m以内)。
PLC控制柜（PLC配电柜、PLC电气柜、PLC电控柜、PLC电柜）中有用到变频器输出电压波形中含有大量的谐波成分，谐波会使电动机过热、产生振动和噪声，同时谐波还会造成无线电干扰，引起其他电子设备误动作。变频器与电动机的连线越长，则坏影响越严重。另外，连线过长有可能引起电动机振动。电缆寄生电容过大，容易导致变频器的功率开关器件在开断瞬间产生过大的尖峰电流，可能损坏功率逆变模块。在特殊条件下，如果连线较长，可以在变频器输出侧加装电抗器予以补偿，用于解决连线过长而引起的尖峰电流过大的问题。
另外，PLC控制柜（PLC配电柜、PLC电气柜、PLC电控柜、PLC电柜）中有用到变频器工作于低频时，其输出电压也低，故线路压降也会增大。因此电线(或电缆)的截面积应比电动机正常接线时大一级。

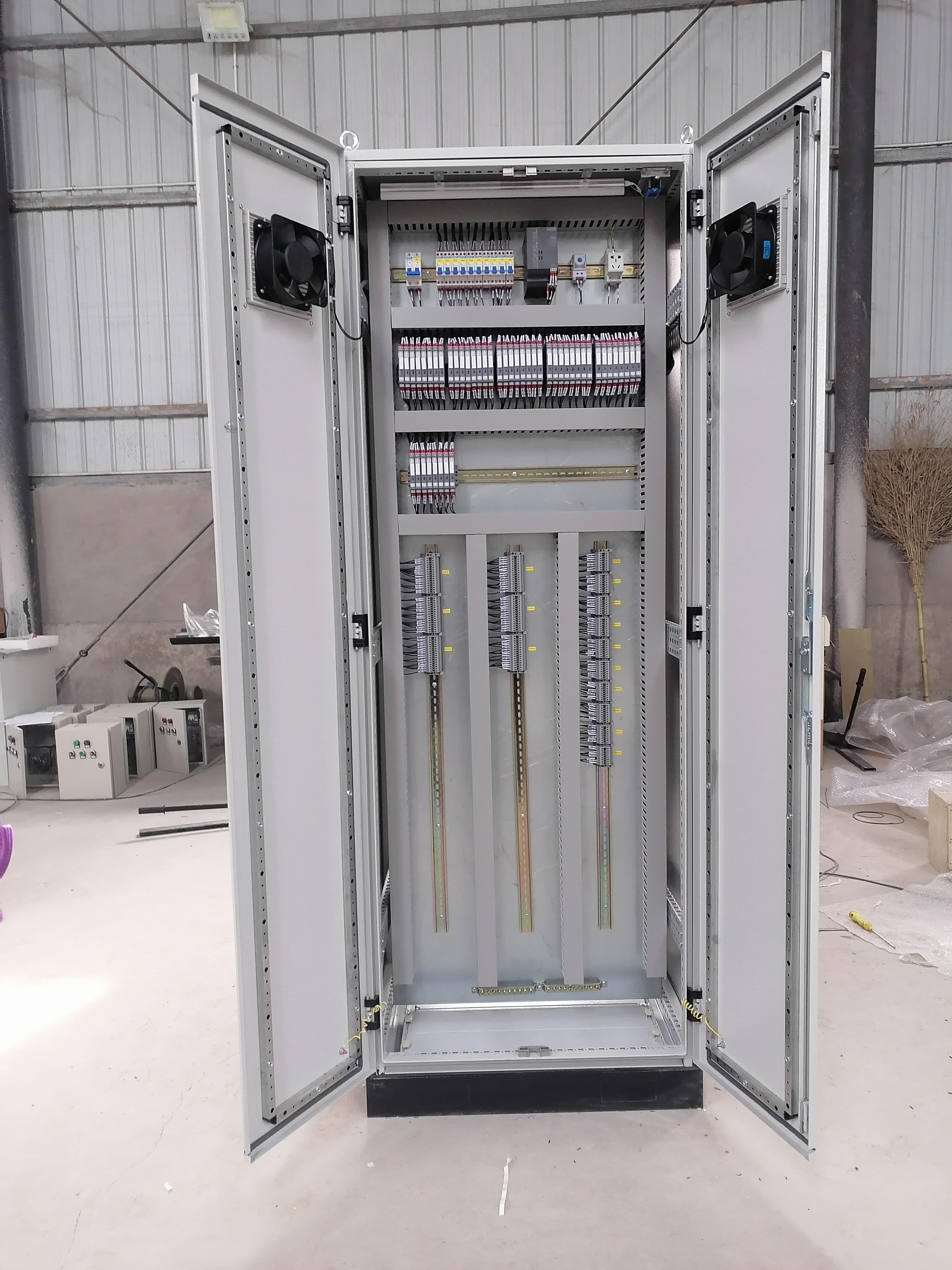

PLC控制柜（PLC配电柜、PLC电气柜、PLC电控柜、PLC电柜）中有用到的变频器由于内部的处理方法不同(例如当上下两管交替导通时死区时间的设置等)，各生产厂家在使用手册中一般都规定了配用电缆的建议长度和截面积。例如，DanfossV-LT5000 系列变频器规定可使用长度为300m 的无屏蔽电缆或长度为150m的屏蔽电缆;VACON系列变频器则规定0.75~1.1CXS 等级所接电缆的最大长度为50m，1.5CXS等级所接电缆的最大长度为100m，其余功率等级的最大长度均为200m。

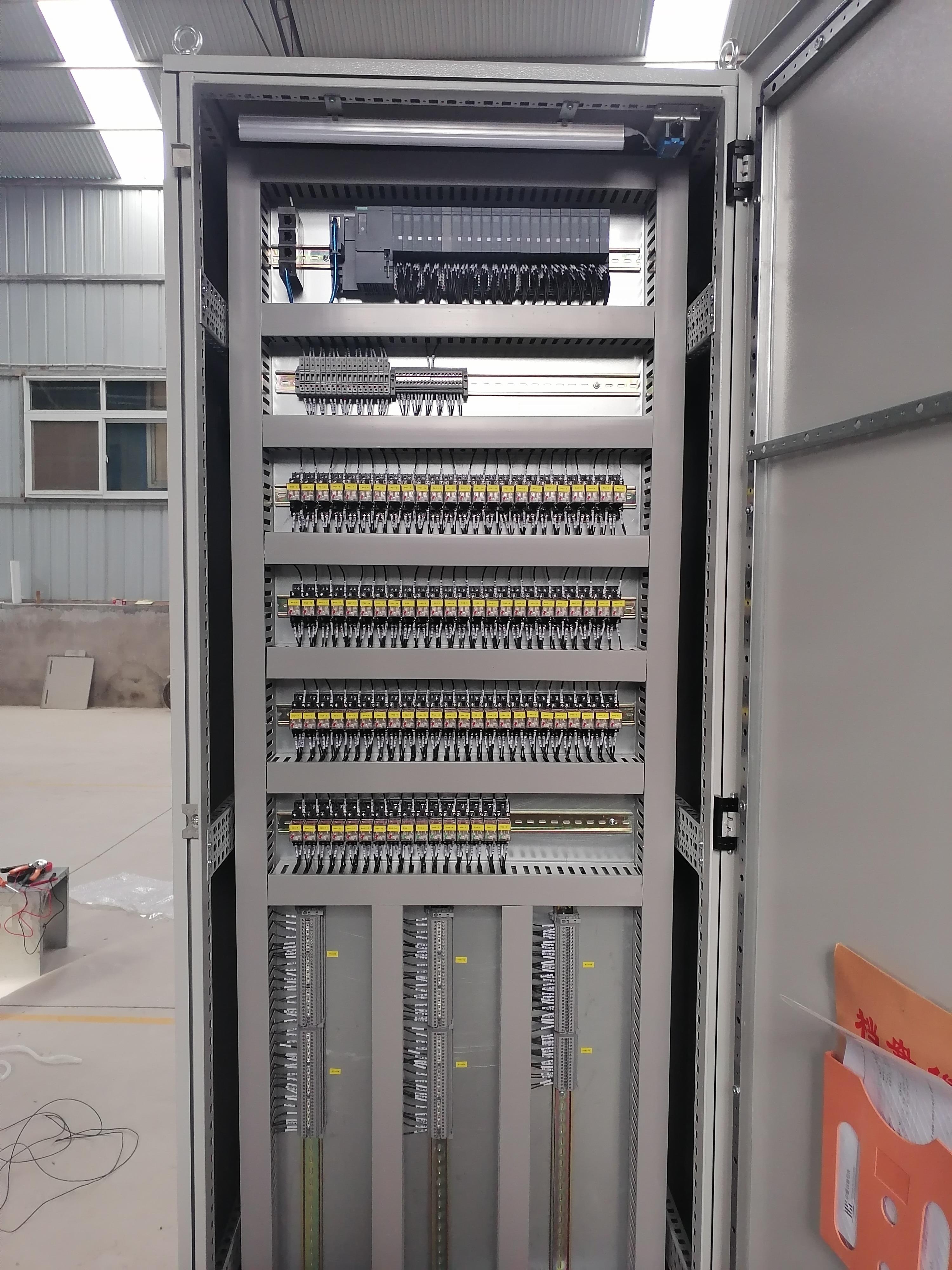

PLC控制柜（PLC配电柜、PLC电气柜、PLC电控柜、PLC电柜）中有用到的变频器，在客户现场安装时应该特别注意，电动机电线的截面积不能选得太大，否则电线的电容和漏电流都会因之增加。在一般情况下，电线截面积每增大一个等级，将使变频器的输出电流相应降低 5%。
PLC控制柜（PLC配电柜、PLC电气柜、PLC电控柜、PLC电柜）中有用到有些变频器产品使用说明书中提供有输出电抗器与无输出电抗器时，连接电动机的导线允许的最大长度。
