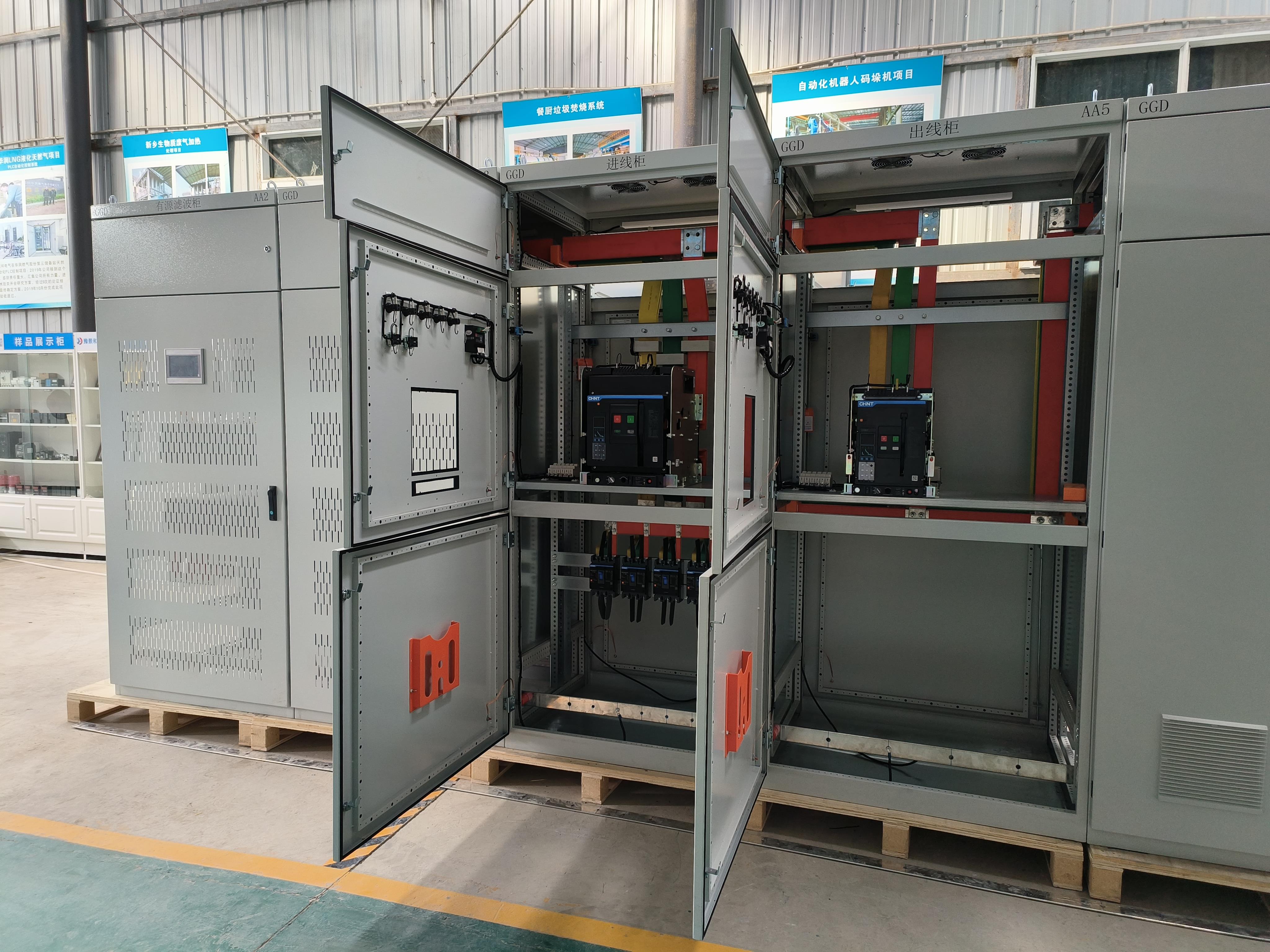

软启动柜（控制柜、低压配电柜、变频柜）故障现象:有一供水传动系统，变频器功率30kW，配用30kW电动机，用于水泵驱动。变频器距离泵房50m。该系统安装之后，正常运行两年有余。
现在软启动柜（控制柜、低压配电柜、变频柜）变频器只要电动机一起动，配电柜中的断路器就立刻跳闸。以为是断路器有问题，更换了一只新的断路器，故障仍然如此。
软启动柜（控制柜、低压配电柜、变频柜）故障分析:电动机运行断路器就跳闸，是否电动机出现了短路问题，造成变频器的输入电流大引起断路器跳闸。将电动机断开，空试变频器，断路器不跳闸，看来问题是出在电动机。检查电动机的接地电阻，在3MΩ以上，正常;检查电动机的相间电阻，也没有发现短路现象。将电动机改接到三相交流电源，电动机运行正常，用卡表测量三相电流，三相电流都在55A左右，很平衡。电动机没有问题。
软启动柜（控制柜、低压配电柜、变频柜）此现象，大家才觉得电动机如有问题，变频器应该跳闸停机，还轮不到断路器先跳闸，断路器跳闸应另有原因。
该软启动柜（控制柜、低压配电柜、变频柜）的断路器因为触点接触不良烧坏，值班电工就另配了一个新的带有漏电保护功能的断路器。该断路器安装上之后，出现了变频器起动跳闸现象，值班电工认为这只新的断路器不合格，又更换了一只，故障依旧。
起初也曾怀疑过是软启动柜（控制柜、低压配电柜、变频柜）断路器的漏电保护功能起作用，对变频器、电动机进行了接地测量，因为对地绝缘电阻都很高，没有对地短路问题，就打消了对断路器的怀疑。
