变频柜中变频器断相分析
标题：变频柜中变频器欠电压故障分析
关键词：变频柜;控制柜;低压配电柜;软启动柜

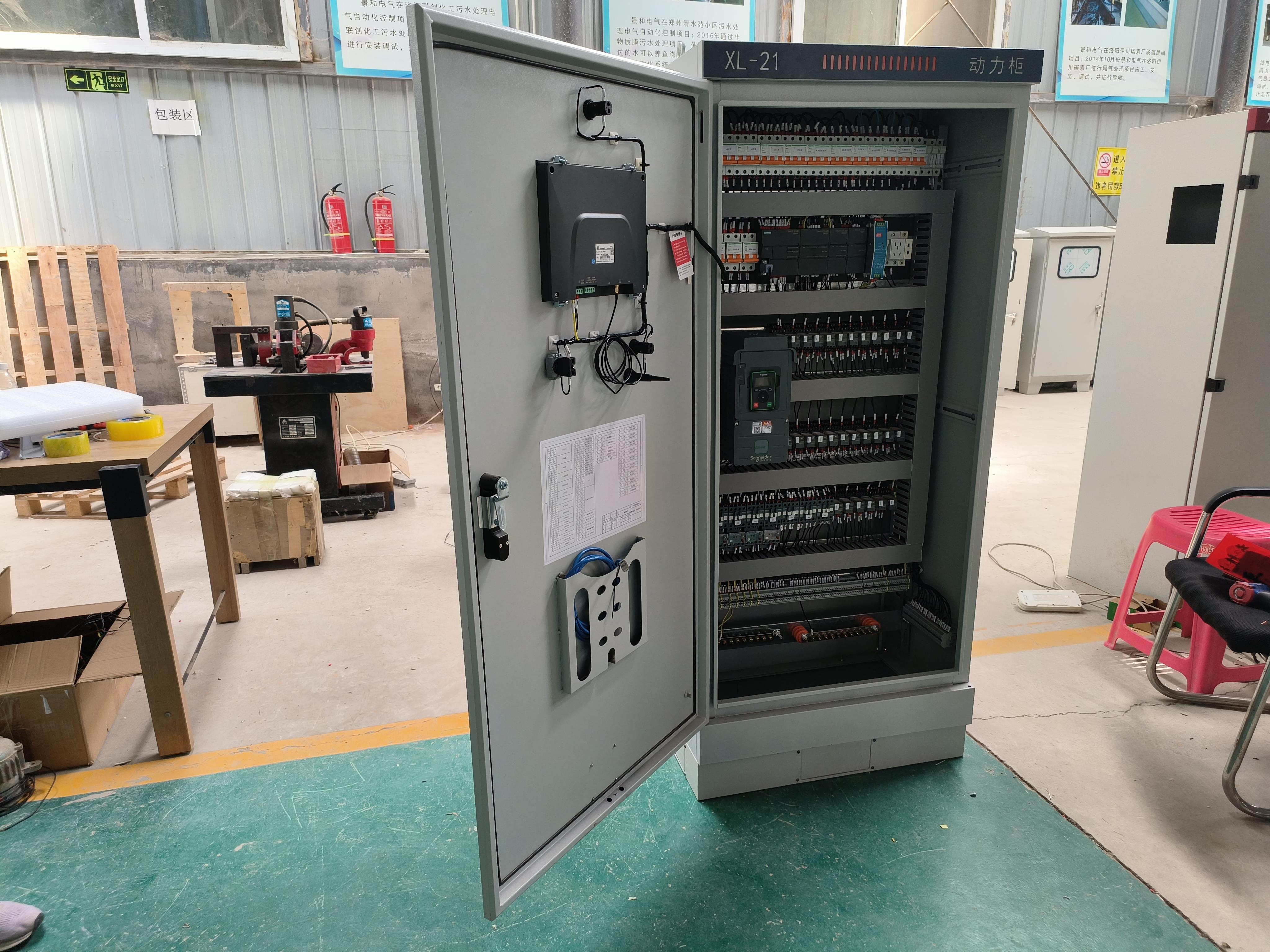

1、变频柜（控制柜、低压配电柜、软启动柜）输入三相电源断相。变频器输入的为三相380V交流电压，通过三相整流桥整流，直流母线上得到515V的直流平均电压。通过滤波电容器滤波，在空载时直流母线电压可达540V左右。变频器满载工作时，直流母线电压在500V左右。如果有一相断路或整流半桥的整流二极管损坏，电路变为单相整流，变频柜（控制柜、低压配电柜、软启动柜）变频器便发生断相故障。本来三相整流时在一个周期内有6个小波峰，断相时在一个周期内变为了2个波峰，在波峰之间没有整流电压，通过滤波电容器放电将其补平。空载时直流母线电压很高(可达500V以上)，但负载时因为电容器滤波能力有限，直流母线电压会随着变频器输出频率的上升而迅速下降。当变频器输出频率上升到十几赫兹时，变频器报欠电压故障。
2、变频柜（控制柜、低压配电柜、软启动柜）变频器整流模块断相。如果变频器内部的整流模块有一个桥臂损坏，则变频器会出现断相故障。如果VD1和VD2 损坏，则和R相断相的故障表现是一的。所以变频柜（控制柜、低压配电柜、软启动柜）变频器报断相故障，我们首先要测量三相电源是否断相，如果电源正常，就要检整流模块。
