软启动柜变频器一起动输入断路器就跳闸咋解决（二）
标题：软启动柜变频器一起动输入断路器就跳闸咋解决（二）
关键词：软启动柜;控制柜;变频柜;低压配电柜

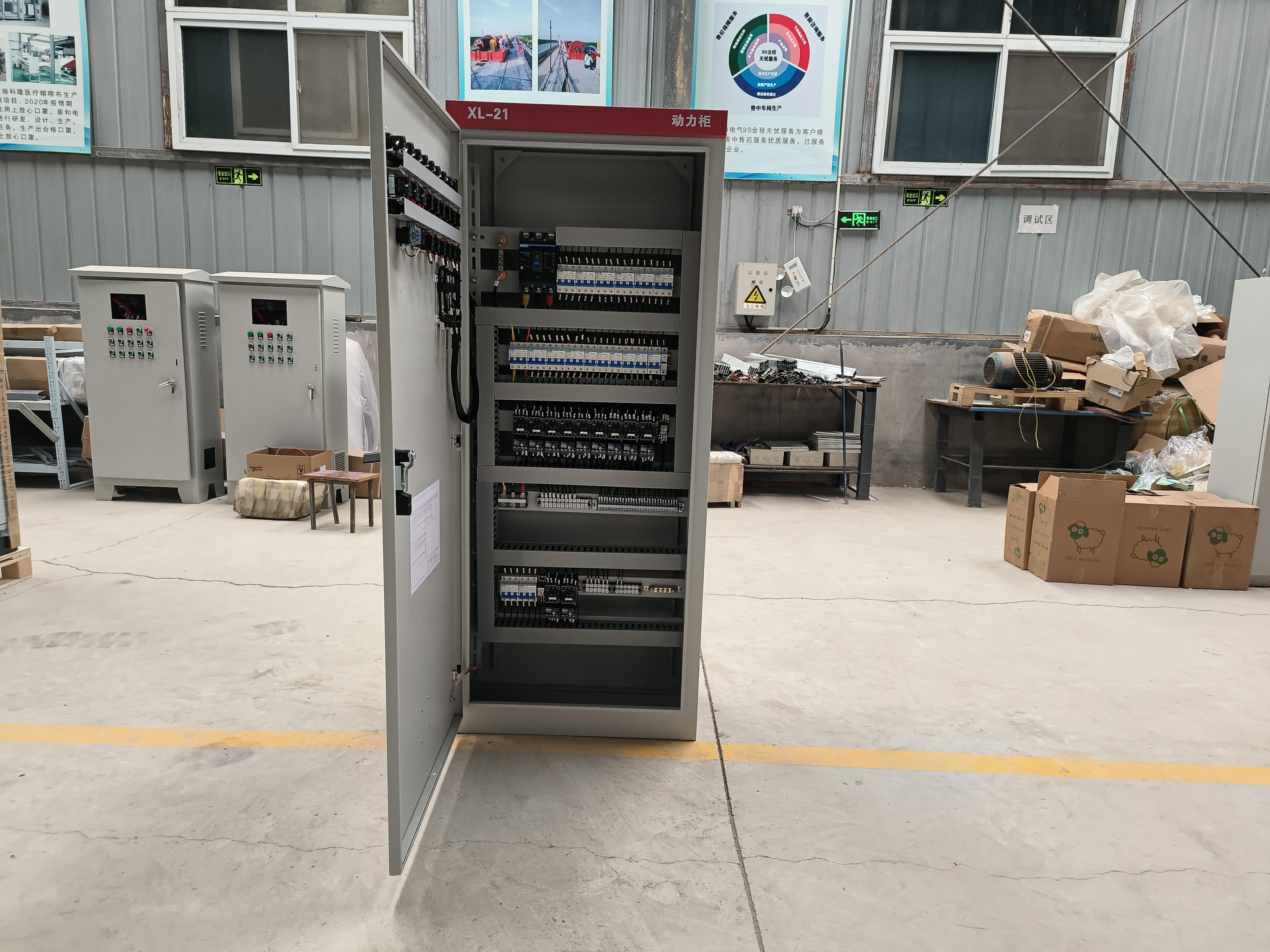

软启动柜（控制柜、低压配电柜、变频柜）漏电分析:该案例是因为变频系统出现了对地漏电流，引起断路器跳闸。漏电流是怎样产生的呢? 我们再分析一下变频器工作中的零序电流。在变频器到电动机的电缆中存在分布电容，电缆越长，分布电容越大。分布电容存在于相线之间、相线到地之间(屏蔽电缆的外皮)。变频器工作中，漏电流通过相线间的分布电容形成相线之间的漏电流，该电流在相线之间闭合，造成软启动柜（控制柜、低压配电柜、变频柜）变频器的输出电流增大;相线到地之间的分布电容造成相线到地之间的漏电流，该电流通过接地体流回变压器的中性点，再通过三条输入相线流到变频器，由变频器流到输出相线。
为什么软启动柜（控制柜、低压配电柜、变频柜）这个电流叫零序电流呢?因为变频器输出的为脉冲波，电动机的中性点相对于变压器的中性点出现了高频跳动的零序电压，在该电压的作用下产生了零序电流。
如果软启动柜（控制柜、低压配电柜、变频柜）变压器直接接电动机，电动机的中性点和变压器的中性点电位相等，电缆中就是存在分布电容，也不会形成接地电流，因为电缆的地和变压器的地之间没有电压。看来接地电流是变频器工作特有的，所以不能在变频器的输入端采用带有漏电保护的断路器。
软启动柜（控制柜、低压配电柜、变频柜）故障排除:再次更换为不带漏电保护的断路器，开机正常。根源还是在断路器上。
