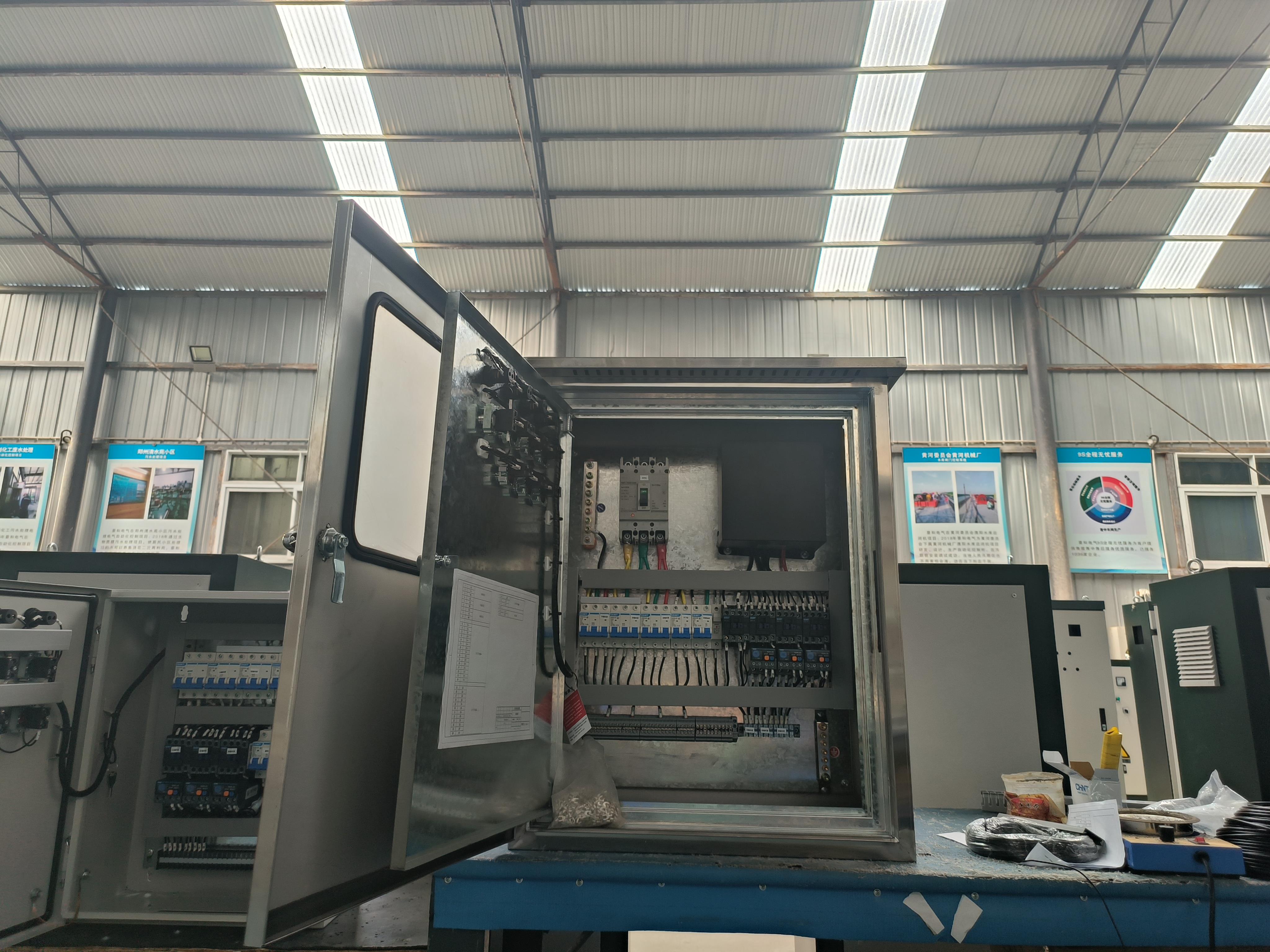

配电柜原理图图面的布置原则
(1)配电柜（开关柜、动力柜、控制柜、电控柜）在原理图上将图分成若干图区，并标明该区电路的用途与作用;在继电器、接触器线圈下方列有触点表，以说明线圈和触点的从属关系。
(2)配电柜（开关柜、动力柜、控制柜、电控柜）中动力电路的电源电路绘成水平线，受电的动力装置(电动机)及其保护电器支路应与电源电路垂直。
(3)配电柜（开关柜、动力柜、控制柜、电控柜）中主电路、控制电路和辅助电路应分开绘制。
配电柜（开关柜、动力柜、控制柜、电控柜）的主电路是设备的驱动电路，是从电源到电动机等大电流通过的路径。控制电路用来改变系统的运行状态，它是由接触器和继电器线圈、各种电器的触点组成的逻辑电路，实现所要求的控制功能。辅助电路包括信号、照明、保护电路。
(4)当配电柜（开关柜、动力柜、控制柜、电控柜）主电路、控制电路和辅助电路绘制在一张图纸上时，主电路用垂直线绘制在图的左侧，控制电路用垂直线绘制在图的右侧，控制电路中的耗能(被控制)元件画在电路的最右端。
