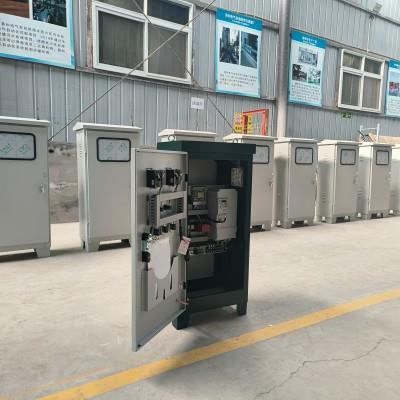

变频柜中变频器与PLC的配合
变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中变频器频率、电压等指令信号的输人，可分为数字输入和模拟输入两种。数字输入可通过变频器操作面板和串行接口来给定;模拟输入则通过接线端子由外部给定。
变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中采用PLC控制变频器通常有模拟量控制和采用通信接口两种方法。
(1)模拟量控制
变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中变频器的模拟输入信号一般有电压信号和电流信号两种。接线时将PLC输出与变频器的接线端子对应连接(见图1-26)。但实际中往往会碰到变频器和PLC的电压信号范围不一样的情况，如变频器的输入信号为0~10V(或0~5V)，而PLC的输出信号为0~5V(或0~10V)，为此需用串联的方式接入限流电阻及分压等方式，使变频器和PLC不超过允许范围。另外，变频器模拟电流信号输入与输出信号，因产品不同有 DC 4~20mA和DC0~20mA等规格。4(或0)mA和20mA分别对应变频器运行的最低频率(0Hz)和最高频率(一般设定与基本频率相等)(50Hz)。而绝大多数的PLC模拟量输入、输出为4~20mA。
(2)采用通信接口
变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中PLC与变频器通过通信接口连接，PLC便可读写变频器内部寄存器信息，并实现对变频器的实时控制。
变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中变频器与PLC进行信号连接时应注意以下事项。
①变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中变频器和PLC应各自单独按规定要求接地，二者尽可能分开。

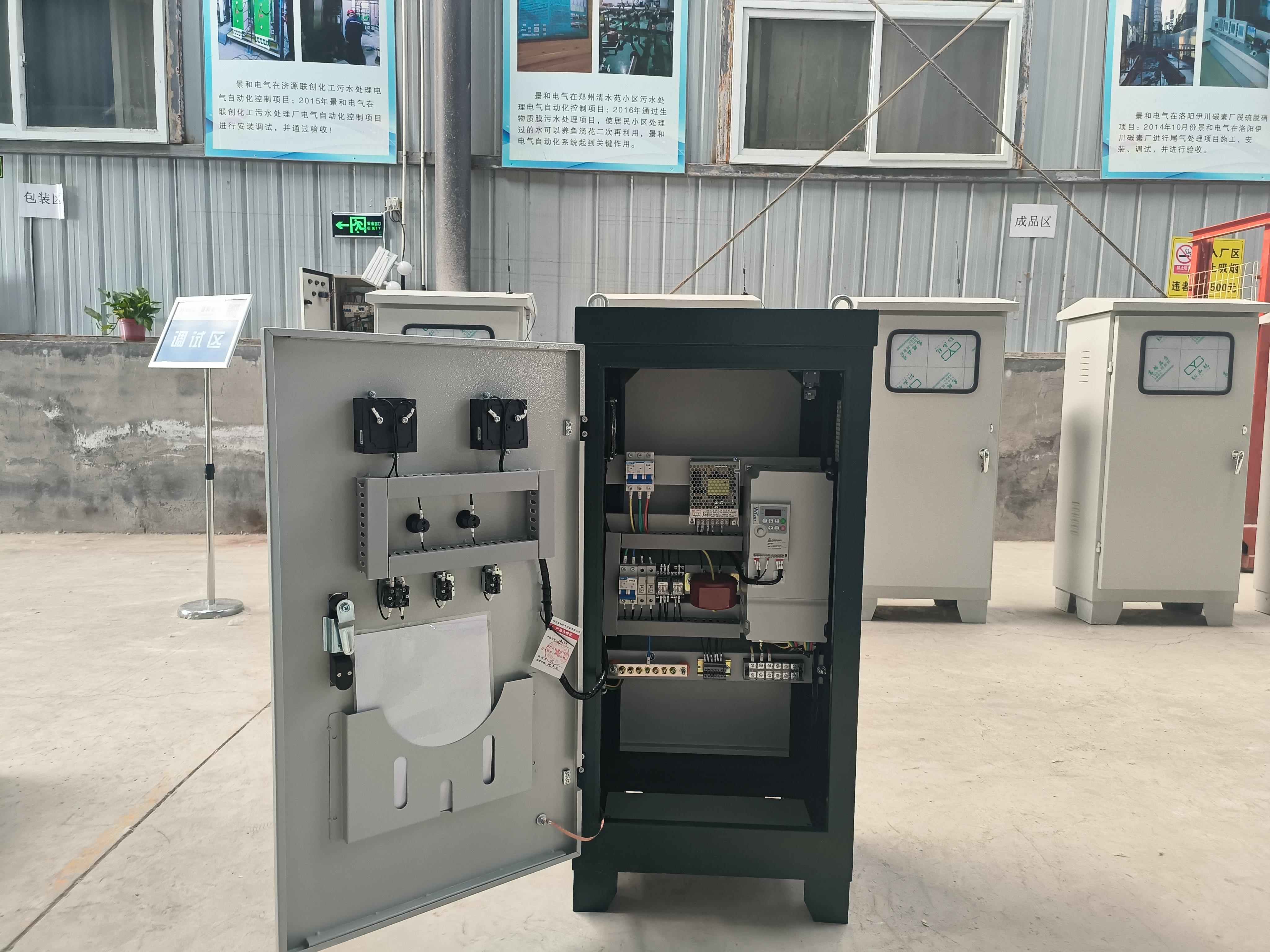

②当变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中变频器和PLC安装于同一柜内时，应尽量使两者的有关导线分开，以免互相干扰。
③变频柜（低压配电柜、软启动柜、PLC控制柜、双电源控制柜）中变频器和PLC连接线应采用屏蔽线绞线，这样可以避免干扰。
