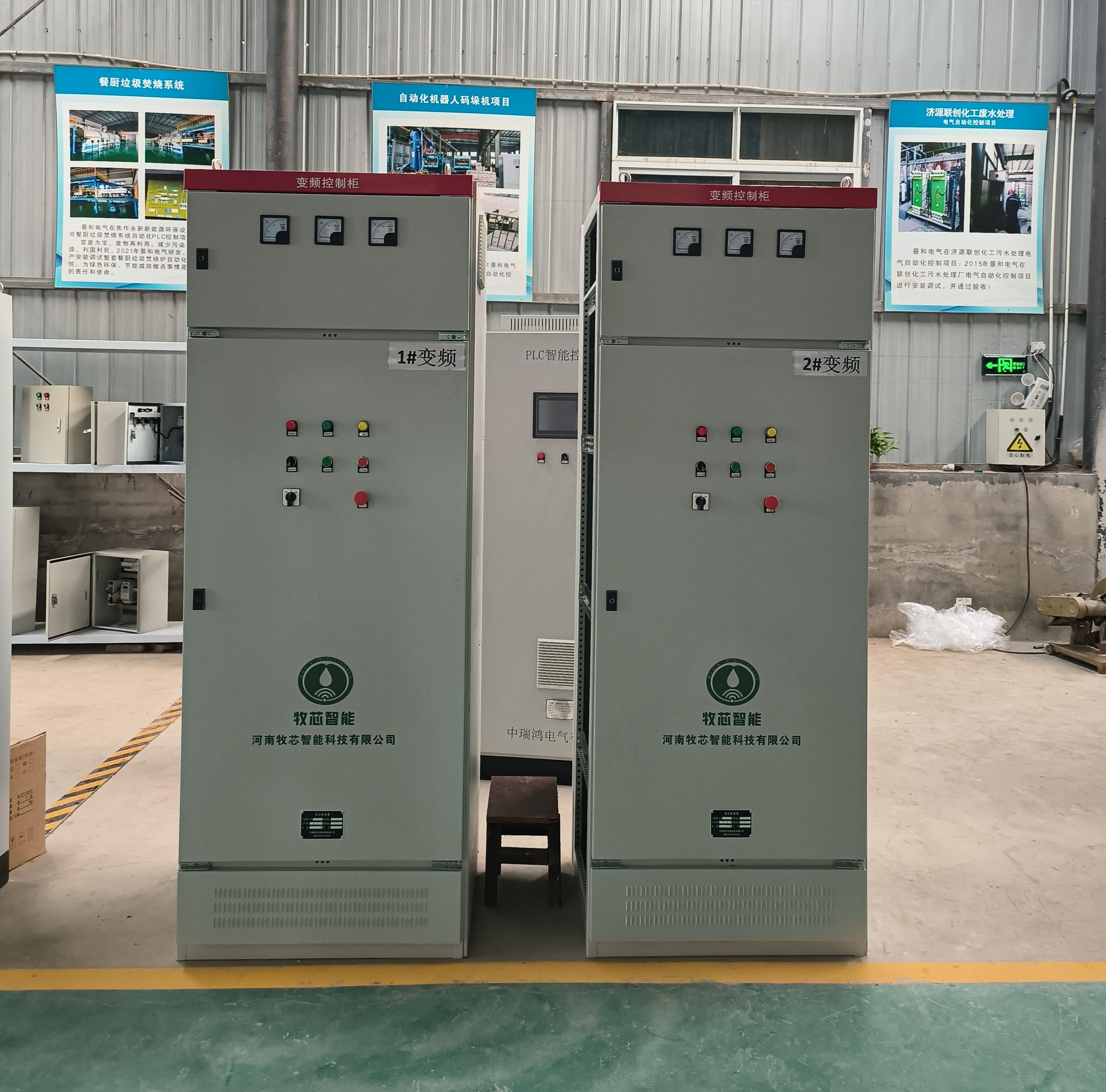

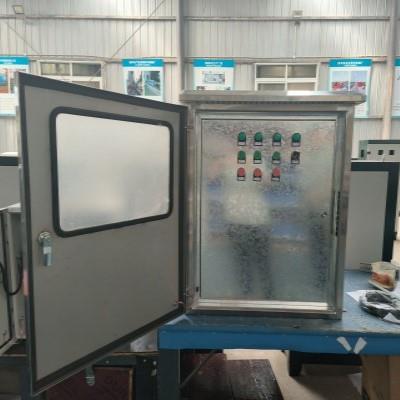

控制柜输出接线要求
(1) 控制柜（开关柜、动力柜、配电柜、电控柜）输出端接线分为独立输出和公共输出。当PLC的输出继电器或晶闸管动作时，同一号码的两个输出端接通。在不同组中，可采用不同类型和电压等级的输出电压。但在同一组中的输出只能用同一类型、同一电压等级的电源。
(2) 控制柜（开关柜、动力柜、配电柜、电控柜）中由于PLC的输出元件被封装在印制电路板上，并且连接至端子板，若将连接输出元件的负载短路，则将烧毁印制电路板，因此，应用熔丝保护输出元件。
(3)控制柜（开关柜、动力柜、配电柜、电控柜）采用继电器输出时，所承受的电感性负载的大小，会影响到继电器的使用寿命，因此，使用电感性负载时应合理降额，或加隔离继电器，以延长继电器的寿命及工作可靠性。
(4)控制柜（开关柜、动力柜、配电柜、电控柜）中PLC 的输出负载可能产生干扰，因此要采取措施加以控制。如直流输出的续流管保护、交流输出的阻容吸收电路保护、晶体管及双向晶闸管输出的旁路电阻保护。
(5)控制柜（开关柜、动力柜、配电柜、电控柜）对于能对用户造成伤害的危险负载，除了在控制程序中加以考虑之外，还应设计外部紧急停车电路，使得可编程控制器发生故障时，能将引起危害的负载电源切断。
(6)控制柜（开关柜、动力柜、配电柜、电控柜）交流输出线和直流输出线不要用同一条电缆，输出线应尽量远离高压线和动力线，避免并行。
