配电柜接触器和继电器的用法和区别

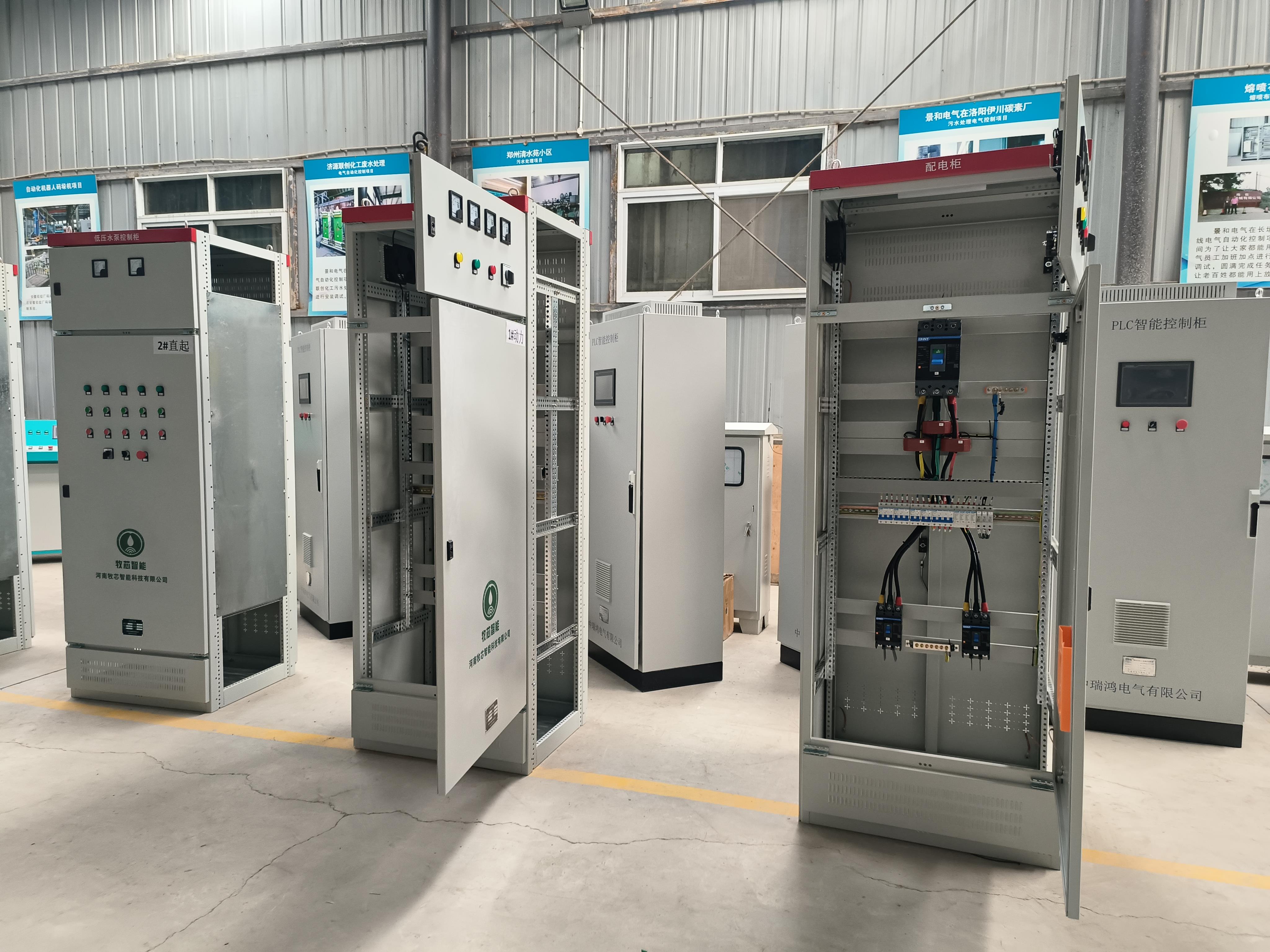

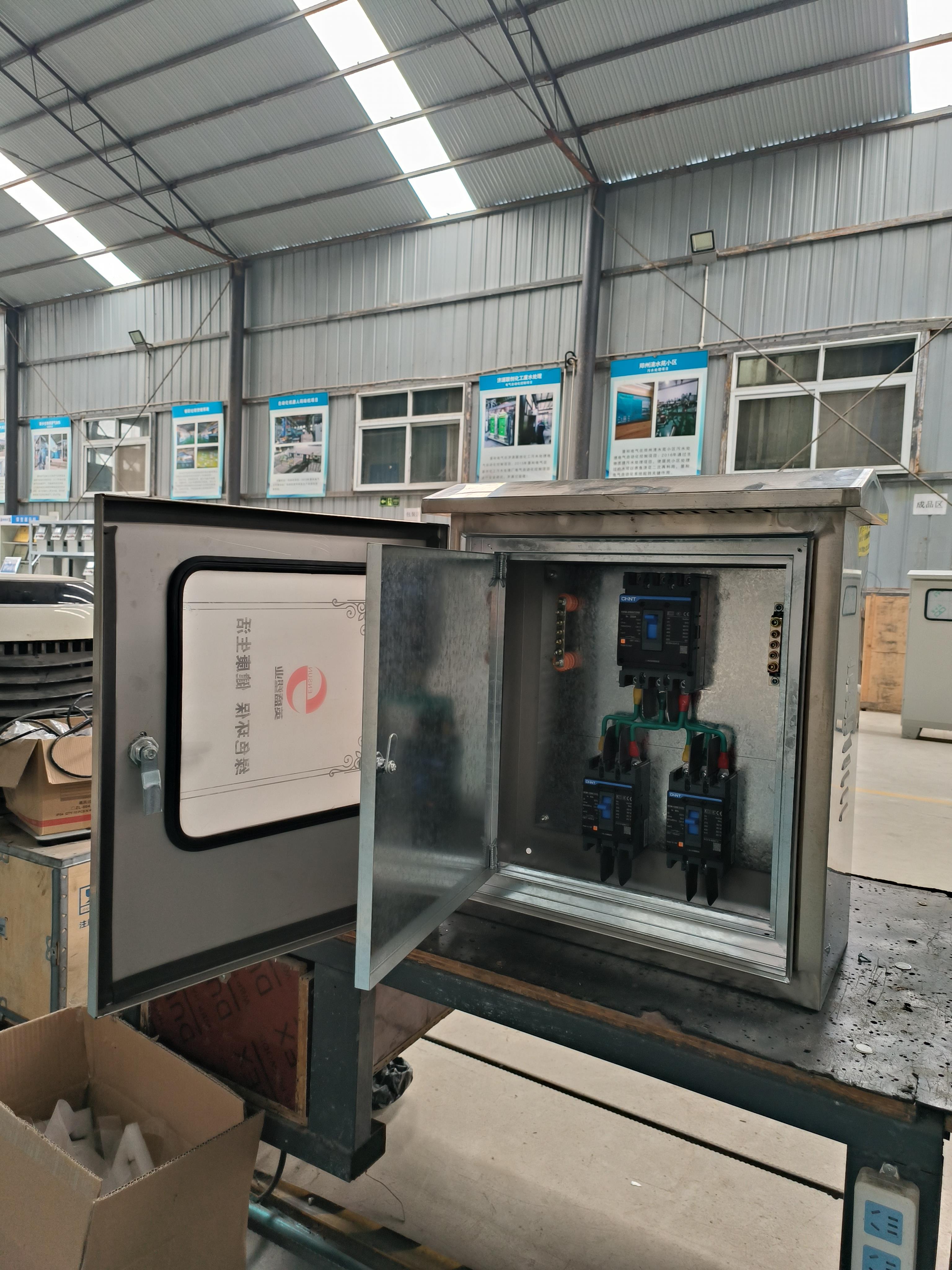

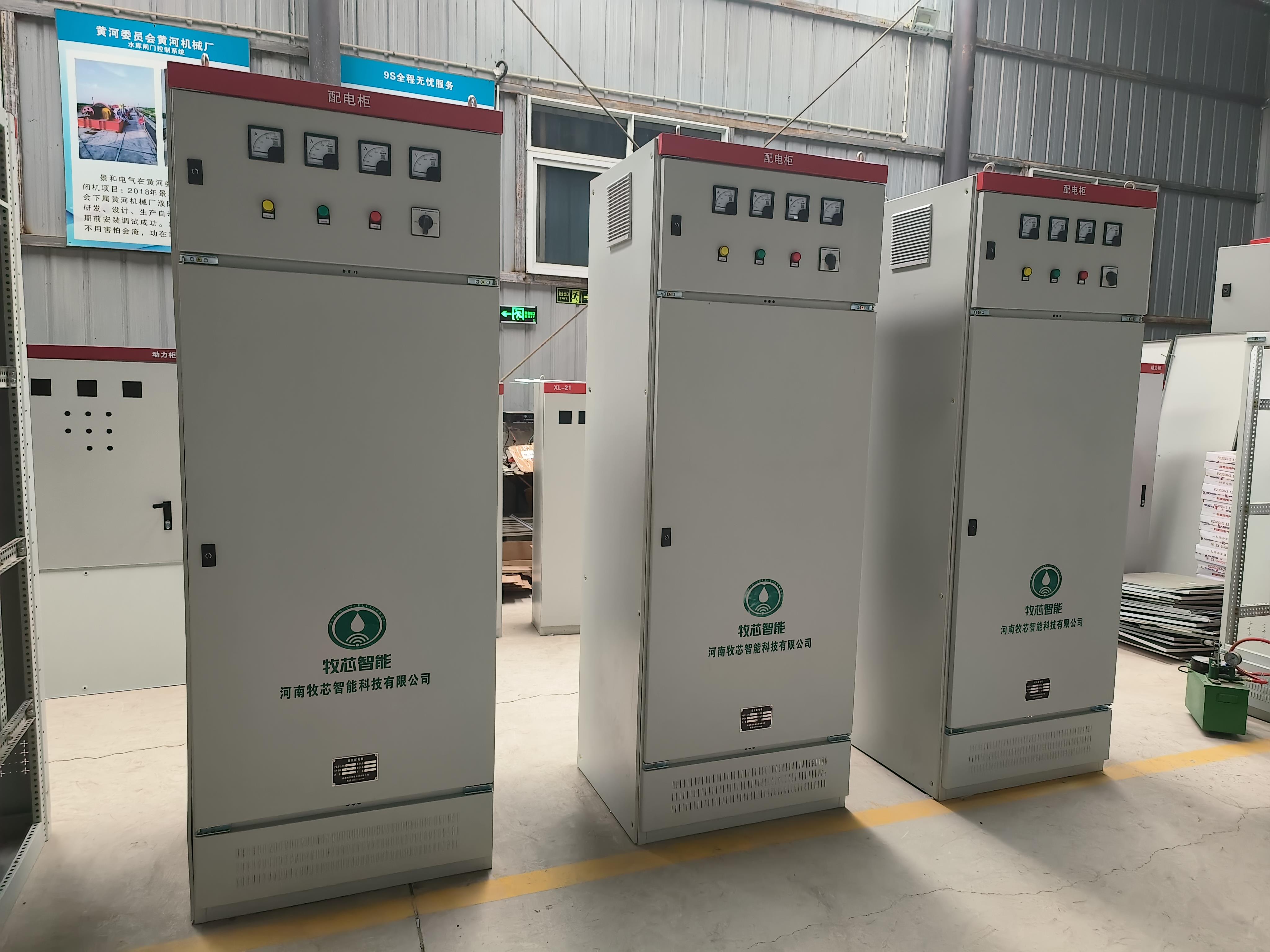

配电柜（开关柜、动力柜、控制柜、电控柜）中电磁式的继电器和接触器，它们的工作原理应该说是一样的。有时就是同一个器件，用在一个电路作为接触器，用到另外一个电路又作为继电器。区别的方法是看它们各自具体的用途。
1)适用电路不同
简单地说，配电柜（开关柜、动力柜、控制柜、电控柜）中接触器用于一次回路(主电路)，继电器用于二次回路(控制电路)。
配电柜（开关柜、动力柜、控制柜、电控柜）中接触器的主要作用是用来接通或断开主电路。所谓主电路，是指一个电路工作与否是由该电路是否接通为标志。主电路概念与控制电路相对应。一般主电路通过的电流比控制电路大，用于动力回路，控制大电流设备。
配电柜（开关柜、动力柜、控制柜、电控柜）中继电器的主要作用则是信号检测、传递、变换或处理，它通断的电路电流通常较小，一般用在控制电路。继电器主要起到信号转换、隔离、过渡等作用，按功能不同又分很多种，如中间继电器、时间继电器、过流继电器等。
对于功率很小的配电柜（开关柜、动力柜、控制柜、电控柜），可以用继电器代替接触器。
配电柜（开关柜、动力柜、控制柜、电控柜）中继电器和接触器主要的区别在于二者触点的承载电流不同，继电器触点电流一般在5A以下，而接触器的触点承载电流可根据实际需要选用不同规格范围。承载电流大的接触器一般都带有灭弧罩(因为大电流断开会产生电弧，若不采用灭弧罩灭弧，将烧坏触点)。
