低压配电柜原理图符号位置的索引

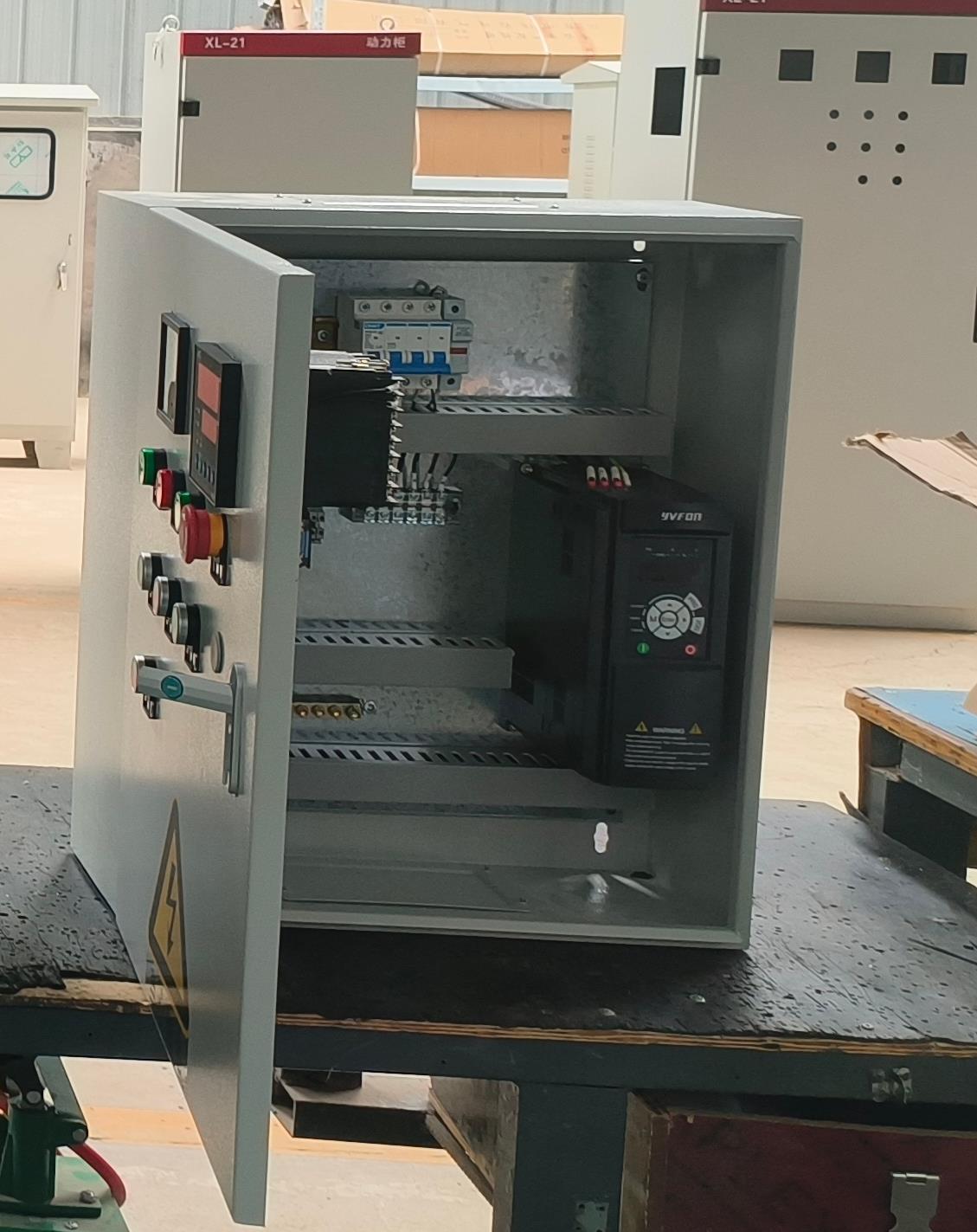

在低压配电柜（变频柜、软启动柜、PLC控制柜、双电源控制柜）较复杂的电气原理图中，在继电器、接触器线圈的文字符号下方要标注其触点位置的索引;而在其触点的文字符号下方要标注其线圈位置的索引。符号位置的索引，用图号、页次和图区编号的组合索引法，索引代号的组成如下。
低压配电柜（变频柜、软启动柜、PLC控制柜、双电源控制柜）原理图中索引代号，当与某一元件相关的各符号元素出现在不同图号的图样上，而每个图号仅有一页图样时，索引代号可以省去页次;当与某一元件相关的各符号元素出现在同一图号的图样上，而该图号有几张图样时，索引代号可省去图号。以此类推。当与某一元件相关的各符号元素出现在只有一张图样的不同图区时，索引代号只用图区号表示。

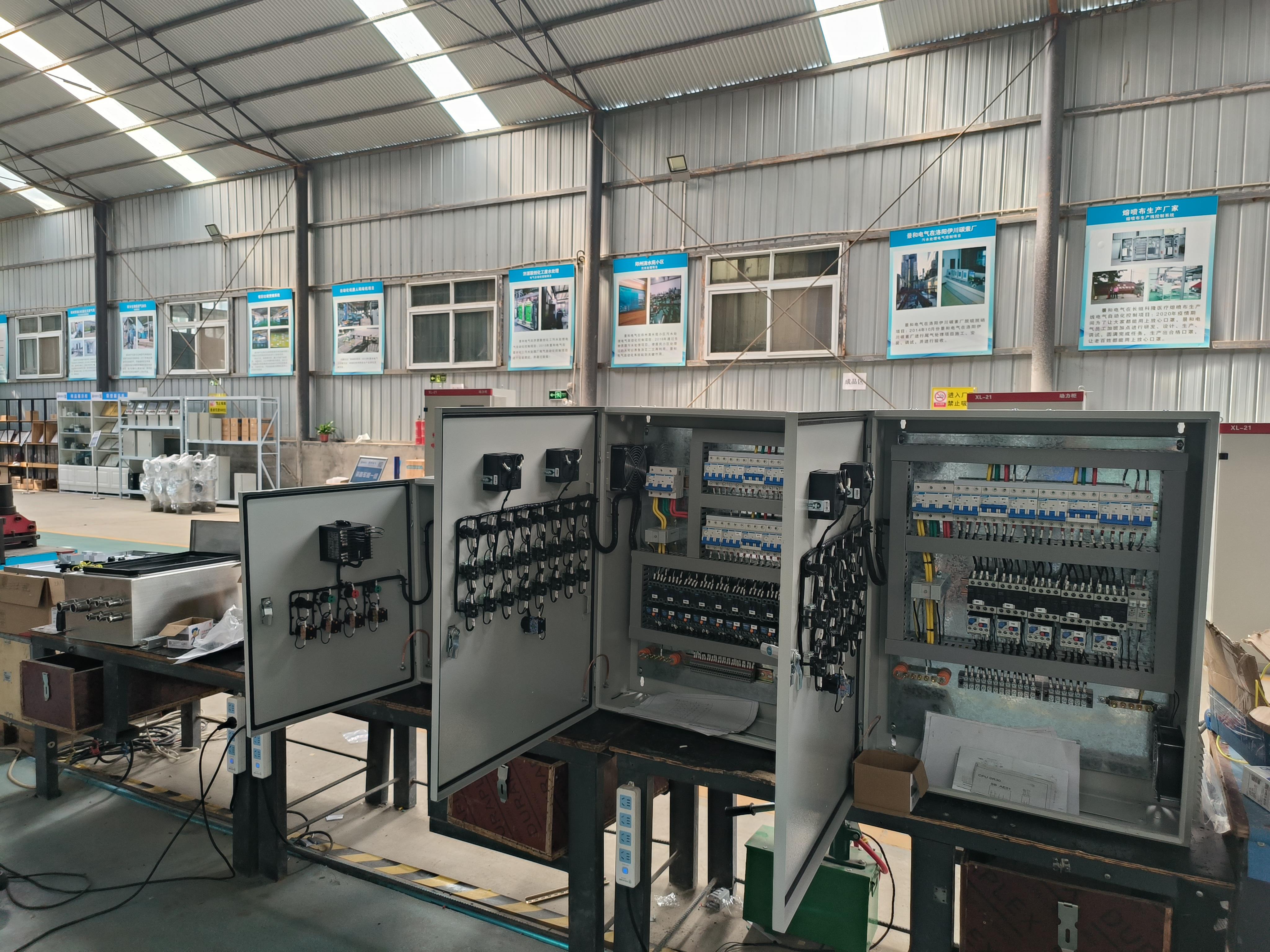

在低压配电柜（变频柜、软启动柜、PLC控制柜、双电源控制柜）原理图中，接触器和继电器的线圈与触点的从属关系应当用附图表示，即在原理图中相应线圈的下方，给出触点的图形符号，并在其下面注明相应触点的索引代号，未使用的触点用“x”表明。有时也可采用省去触点图形符号的表示法。
