软启动柜晶闸管并联主电路的合理配置
标题：软启动柜晶闸管并联主电路的合理配置
关键词：软启动柜;控制柜;变频柜;低压配电柜

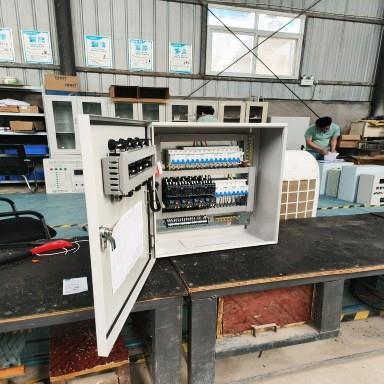

软启动柜（控制柜、变频柜、低压配电柜）并联晶闸管元器件使用时要特别注意每一条元器件支路的阻抗一致性，如果并联支路的配置不合理，则电阻、自感、互感的差异都会导致电流的不均衡，在大电流及多交流装置中，还需考虑各支路电流对附近金属的涡流发热影响及相与相之间的磁场影响。
1)门极触发脉冲的要求
软启动柜（控制柜、变频柜、低压配电柜）为增强元器件开通时间的一致性，与串联使用一样，需对门极采用同步强触发脉冲，要求如下。
软启动柜（控制柜、变频柜、低压配电柜）晶闸管并联主电路触发电流幅值等于(4~10) IGT，触发电流上升时间低于1μs。
软启动柜（控制柜、变频柜、低压配电柜）同时需考虑增加脉冲宽度或采用重复触发措施。尤其是针对大电流、高阻断电压元器件，在并联使用时，元器件开通时间的差异及开通后门槛电压的不一致，可能会导致并联的高门槛电压元器件不能开通。适当增加门极脉冲宽度，可使在小电流起始阶段不能开通的元器件随着电流的增大重新开通。
2)温度平衡及其他均流措施
软启动柜（控制柜、变频柜、低压配电柜）温度平衡及其他均流措施与晶闸管串联使用一样，需考虑并联元器件的温度平衡问题。
软启动柜（控制柜、变频柜、低压配电柜）在一些场合，可考虑采用各晶闸管支路串联电阻、电抗器或采用均流互感器进行强迫均流。
