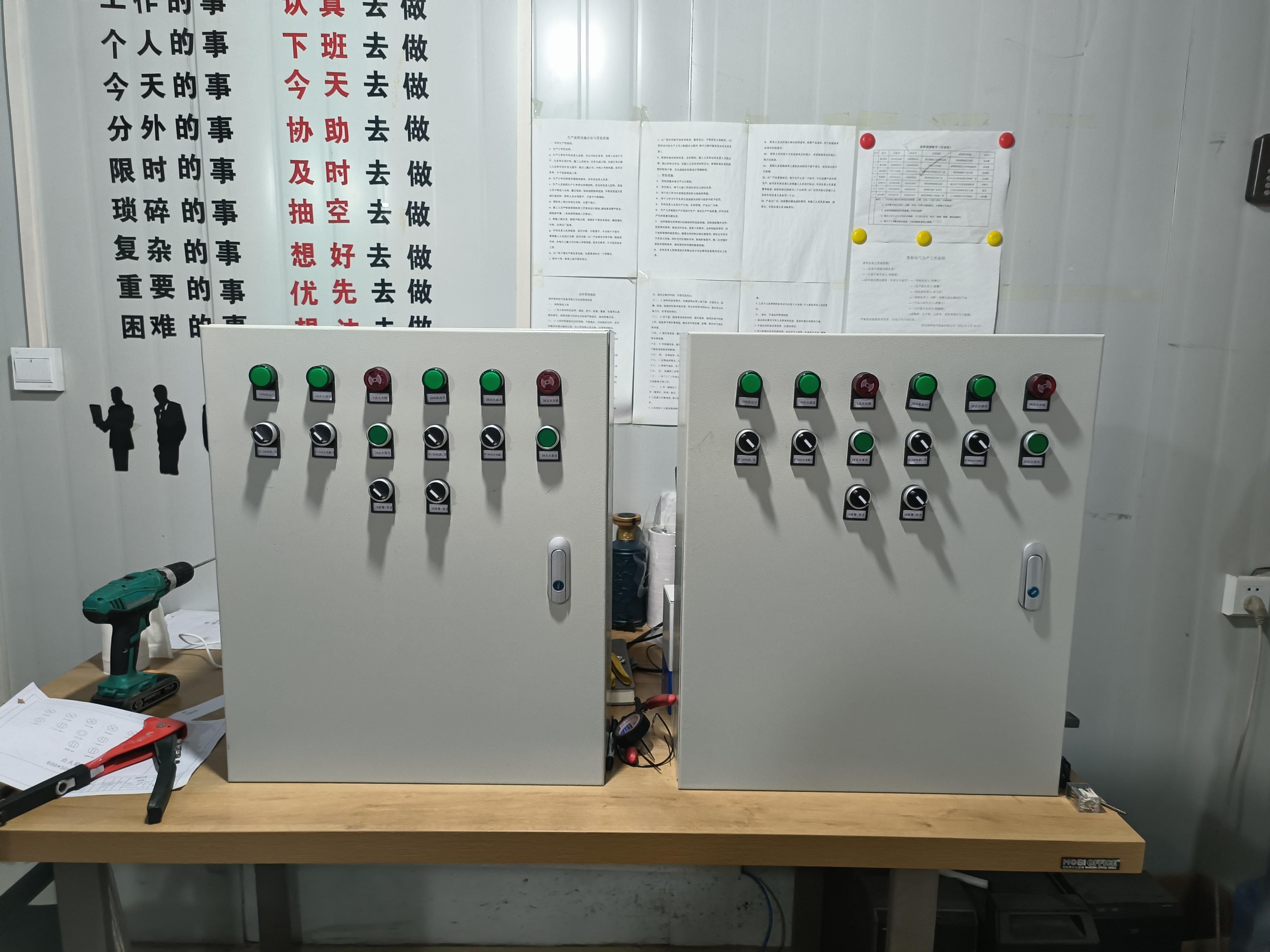

软启动柜忌漏断路器接线错误

标题：软启动柜忌漏电断路器接线错误

关键词：低压配电柜;控制柜;软启动柜;变频柜

①软启动柜（控制柜、低压配电柜、变频柜）忌漏电断路器不严格区分中性线和保护接地线。不论是TN系统还是 TT系统，三极四线式和四极式漏电断路器的中性线(N)应接在漏电断路器中，经过断路器的中性线不能再作为保护接地线使用，也不能重复接地或接电气设备外壳，而保护地线禁忌接入漏电断路器内。

②软启动柜（控制柜、低压配电柜、变频柜）禁忌漏电断路器相邻回路的零线接错，否则无法投运。

③软启动柜（控制柜、低压配电柜、变频柜）禁忌漏电断路器导线截面积太小。组合式漏电断路器外部连接的控制回路，应使用铜导线，截面积不小于1.5mm²。

④软启动柜（控制柜、低压配电柜、变频柜）禁忌安装漏电断路器后拆除原来低压线路或设备原来的接地保护措施，同时断路器负载侧中性线禁忌与其他回路公用，以免误动作。

⑤软启动柜（控制柜、低压配电柜、变频柜）禁忌漏电断路器并联使用保护同一线路或电气设备。

⑥软启动柜（控制柜、低压配电柜、变频柜）禁忌漏电断路器进出线接反。应按照漏电断路器上的电源和负载标志进行接线，不得将两者接反，用电设备只能接在漏电断路器的负荷侧，禁忌一端接在负荷侧，而另一端接在电源侧。

[特别提示]

软启动柜（控制柜、低压配电柜、变频柜）漏电断路器的保护范围应为独立回路，不能与其他回路有电气上的连接。
