环保设备控制柜PLC忌信号传输线布线方法不当
标题：环保设备控制柜PLC忌信号传输线布线方法不当
关键词：环保设备控制柜;智能除尘脱硫脱硝控制柜;污水处理控制柜

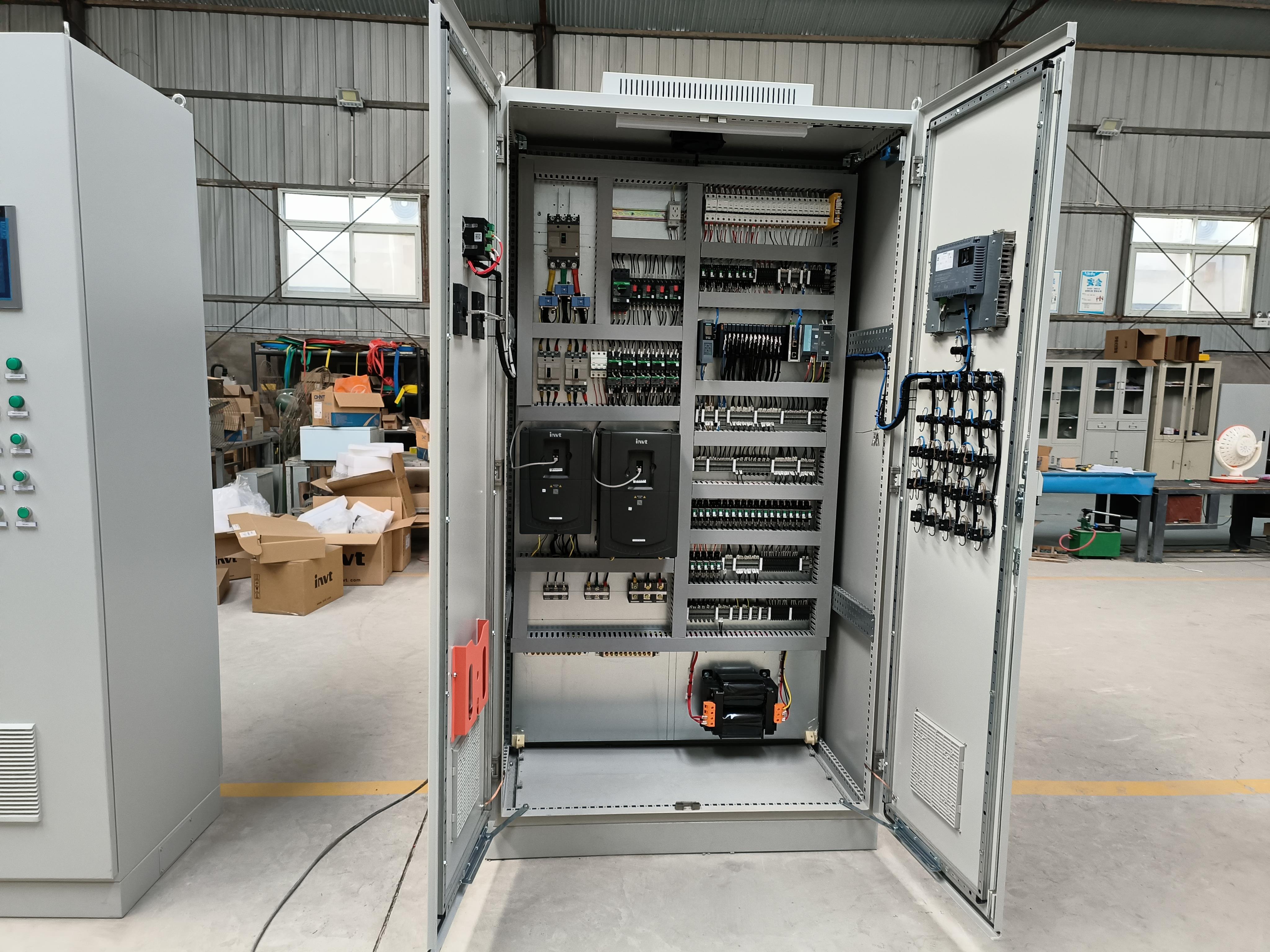

通常，当环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）模拟量输入输出信号距PLC较远时，应采用4~20mA或0~10mA的电流传输方式，而不是采用易受干扰的电压传送方式。
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）传送模拟信号的屏蔽线，其屏蔽层应一端接地。为了泄放高频干扰，数字信号线的屏蔽层应并联电位均衡线，并将屏蔽层两端接地。
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）不同的信号线最好不用同一个插接件转接，如必须用同一个插接件，要用备用端子或地线端子将它们分隔开，以减少相互干扰。
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）I/O端输入接线应尽可能采用动合触点形式连接到输入端，使编制的梯形图与继电器原理图一致，以便于阅读。
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）输出端接线分为独立输出和公共输出。在不同组中，可采用不同类型和电压等级的输出电压。但在同一组中的输出只能用同一类型、同一电压等级的电源。
