环保设备控制柜变频器电路故障案例
标题：环保设备控制柜变频器电路故障案例
关键词：环保设备控制柜;智能除尘脱硫脱硝控制柜;污水处理控制柜

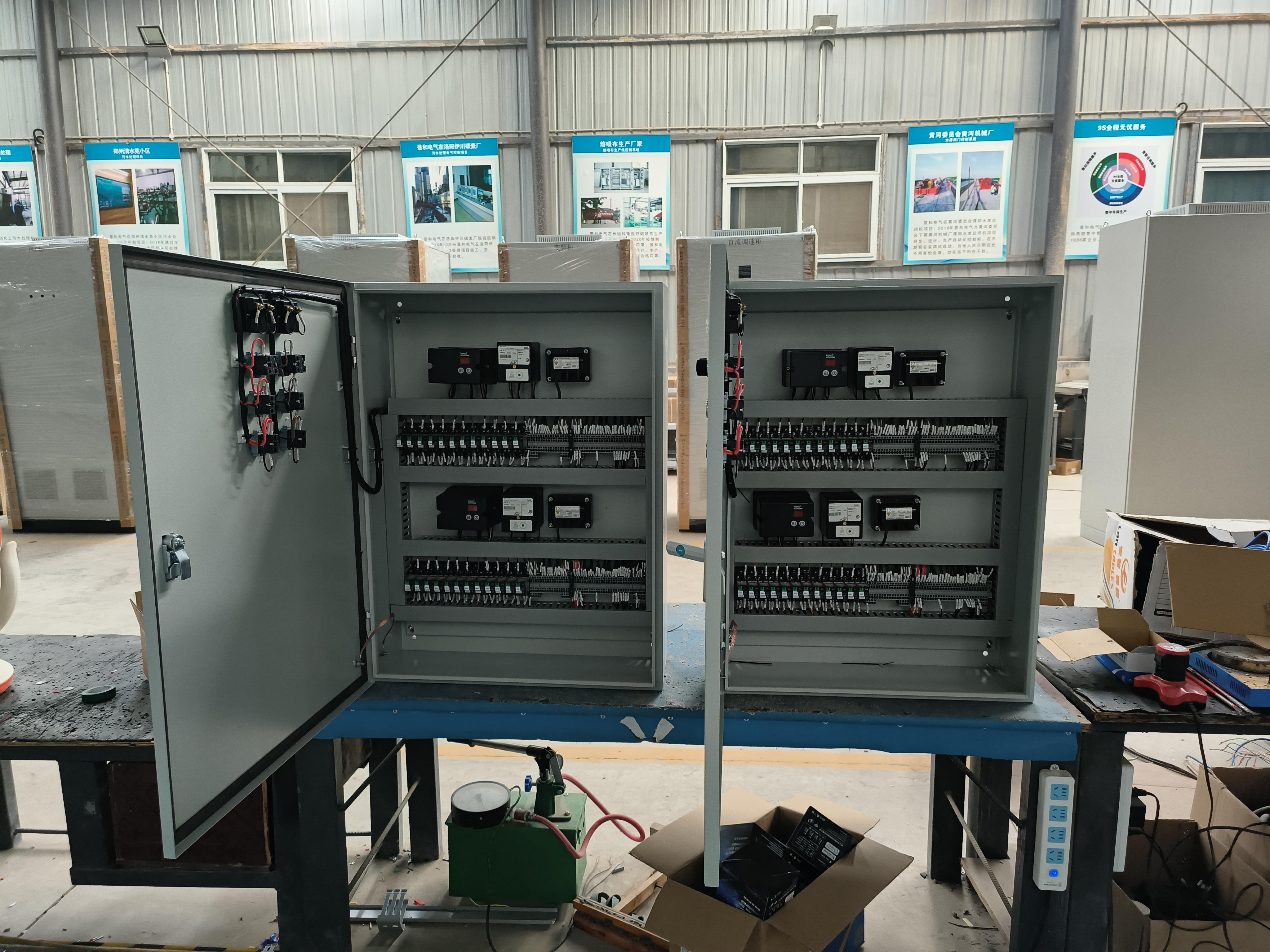

环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）西门子M430变频器频率上升到16Hz时过电流
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）故障现象:某水务局一台45kW西门子430变频器，拖动一台45kW水泵电动机，当变频器开机时，输出频率上升到16Hz时，变频器过电流跳闸。复位后重新起动，仍然在16Hz时发生过电流跳闸。
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）故障分析:该泵为离心水泵，没有冲击现象，离心水泵的负载特性如图2-8所示，从特性曲线分析，当频率在16Hz时，变频器的电流很小，远远小于额定值，不会造成过电流跳闸。但叶轮卡住使电动机堵转，电流会变得很大。如是叶轮卡住，频率上升不到16Hz就会跳闸，所以过电流跳闸另有原因。电动机绕组短路的可能性最大。
环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）故障处理:断开电动机，变频器空载运行正常(该变频器可以空载运行)，再接入电动机，仍然在16Hz左右出现过电流跳闸。换一台电动机，运行正常，说明过电流是电动机故障。将电动机分解，发现电动机绕组有短路现象。
结论:环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）所控水泵在频率较低的情况下出现过电流跳闸，主要原因一是电动机堵转，二是电动机绕组短路。
