标题：风机变频柜艾默生 TD3100 变频器闭环矢量控制电流异常案例
关键词：风机变频柜;变频柜;农田灌溉变频柜;污水处理变频柜;恒压供水变频柜

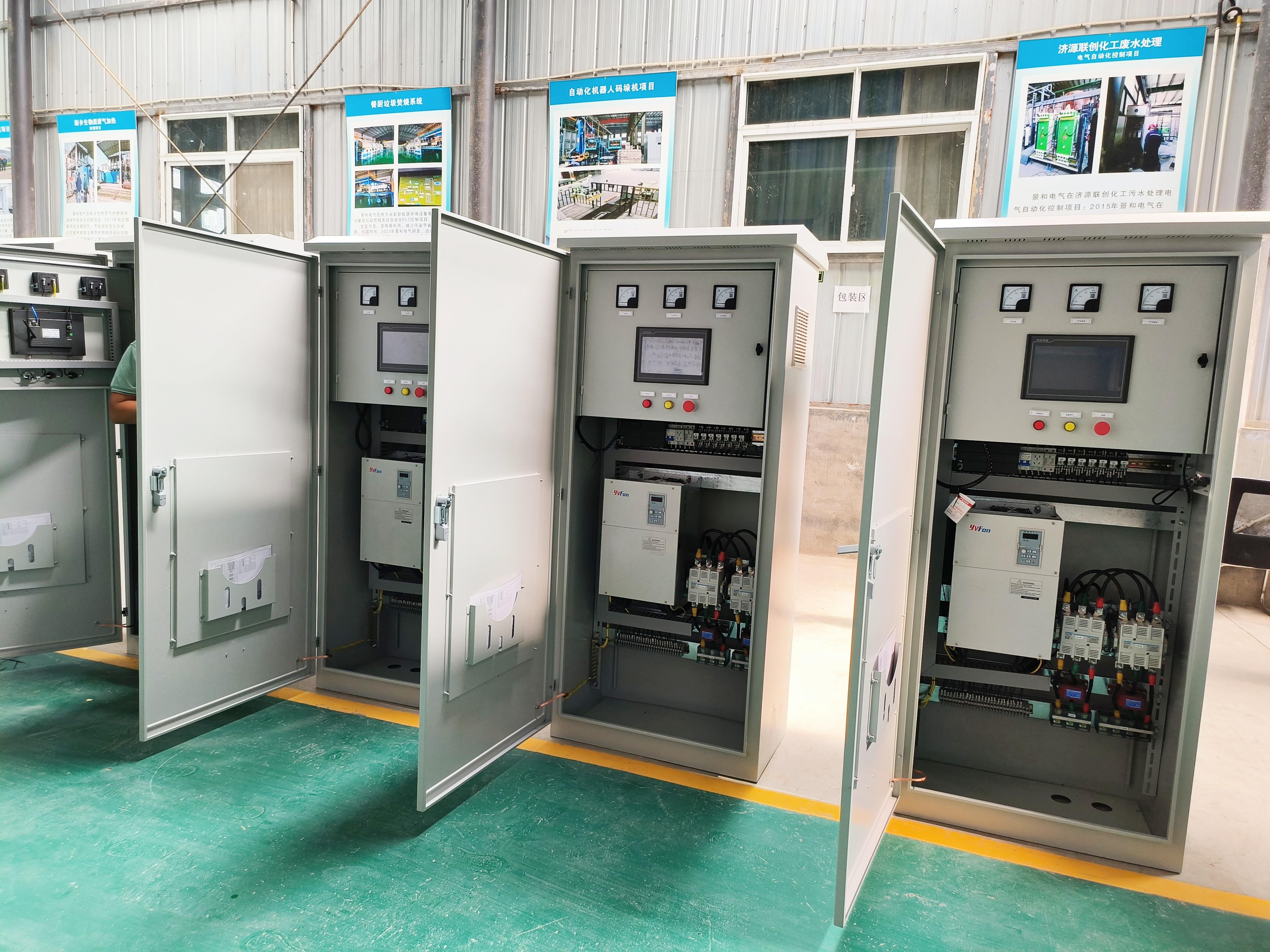

风机变频柜(变频柜、污水处理变频柜、恒压供水变频柜、农田灌溉变频柜)变频器故障现象:艾默生TD3100变频器，驱动7.5kW电动机，作为电梯曳引机。电动机额定电压为380V，额定电流为15.4A，额定转速为1440r/min，额定频率为50Hz。变频器在开环方式下运行正常，闭环矢量方式运行时电流异常偏大。用户测量PG旋转编码器电压为6V(正常值为12V)，怀疑是PG旋转编码器或者接口板故障。
故障检查:
1) 检查风机变频柜(变频柜、污水处理变频柜、恒压供水变频柜、农田灌溉变频柜)变频器接口板。在接入PG旋转编码器后，首先检查接口板，检查电压和输入阻抗均正常。原来是用户万用表有问题，误认为接口板被烧。
2)检查风机变频柜(变频柜、污水处理变频柜、恒压供水变频柜、农田灌溉变频柜)变频器是否自调谐(艾默生变频器称自扫描为自调谐)。据用户讲，变频器已经进行过自调谐，且变频器显示调谐结束。检查电动机参数输入正确(按电动机铭牌输入)。由于已经连接电梯设备，暂未重新调谐。
3)再次怀疑 风机变频柜(变频柜、污水处理变频柜、恒压供水变频柜、农田灌溉变频柜)变频器PG旋转编码器有问题。检查F1.00(PG脉冲数)输入正确。检查PC旋转编码器接线正确，布线较规范，PG旋转编码器连接良好。用示波器观察 PG旋转编码器输出脉冲，方波较好，幅值正常。
4) 再次怀疑风机变频柜(变频柜、污水处理变频柜、恒压供水变频柜、农田灌溉变频柜)调谐有误。卸下电动机负载后重新调谐，变频器运行正常。
风机变频柜(变频柜、污水处理变频柜、恒压供水变频柜、农田灌溉变频柜)变频器故障结论:变频器矢量控制时，实际上就是控制电动机的转矩公式T=KmфmI2中的 cosф2为常数。cosф2为常数，T就只与I2成正比，I2电流就100%地转换为转矩。变频器只有准确地知道电动机的动态电阻和动态感抗，才能进行正确的矢量控制。动态电阻和动态感抗只有通过自调谐才能得到。不同品牌的变频器，自调谐的方式不同，有的必须电动机空载进行，有的变频器静止自调谐，使用时要看说明书。
