除尘PLC控制柜电缆太长造成变频器报过电流案例
标题：除尘PLC控制柜电缆太长造成变频器报过电流案例
关键词：除尘PLC控制柜;控制柜;污水处理PLC控制柜;炉窑PLC控制柜;水库阀门PLC控制柜

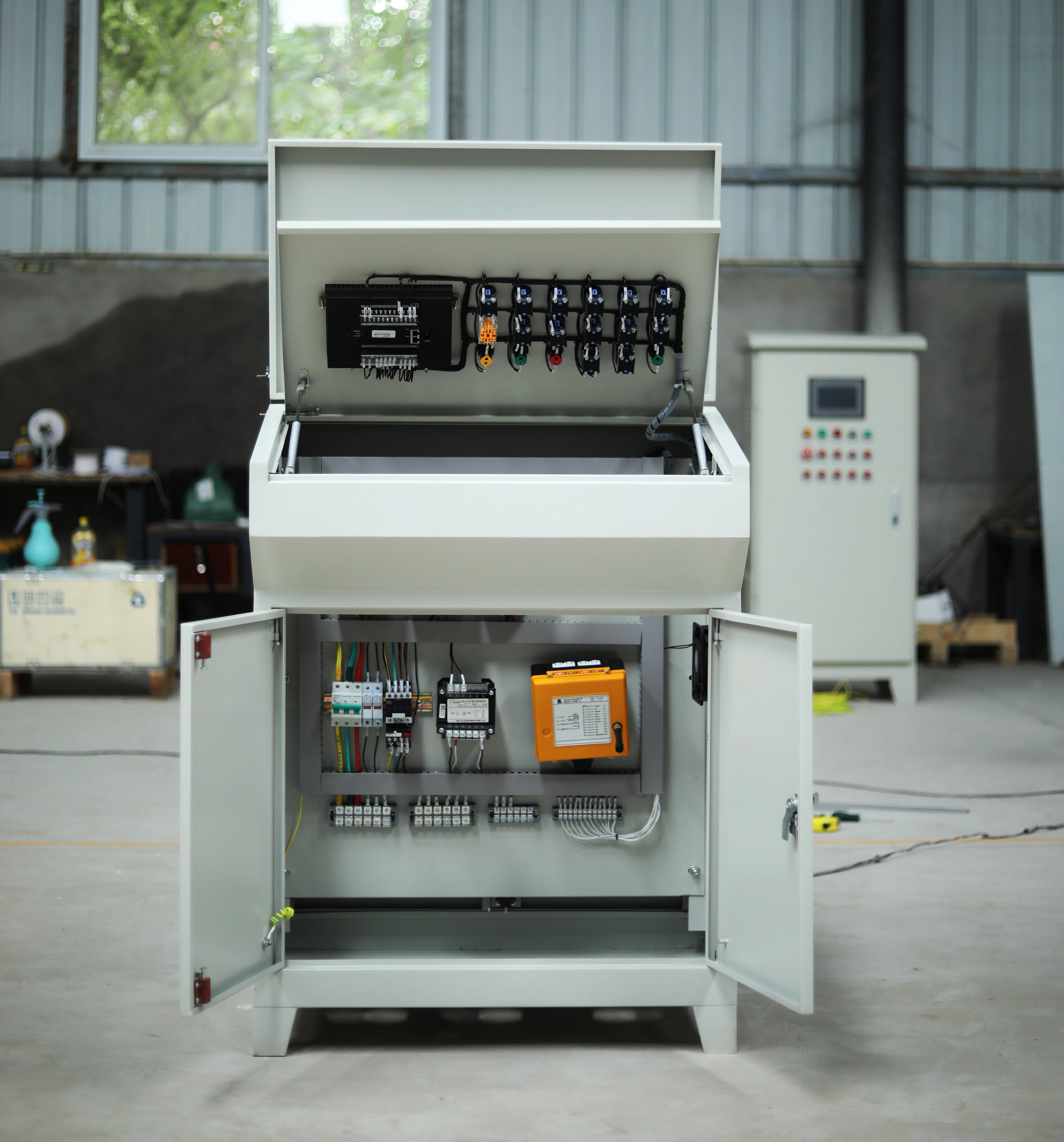

除尘PLC控制柜（控制柜、污水处理PLC控制柜、炉窑PLC控制柜、水库阀门PLC控制柜）故障现象:一台110kW 富士水泵专用变频器，拖动一台110kW水泵电动机，泵房距离变频器 200m，变频器和电动机采用三相屏蔽电缆连接。工作中变频器经常报过电流跳闸。
除尘PLC控制柜（控制柜、污水处理PLC控制柜、炉窑PLC控制柜、水库阀门PLC控制柜）故障分析:检查变频器的显示电流，超过了电动机的额定电流，检查电动机的温升，在正常范围之内。怀疑是电缆太长，其分布电容产生的漏电流所致。在3条相线中，互相存在分布电容，该电容的大小和电缆的长度成正比。因为变频器输出的是PWM波，频率在3kHz以上，使分布电容的容抗减小，分布电容的电流和频率的关系为降低电源的频率和减小电容的电容量，都可以减小相线之间的漏为了确定是否电缆中出现了漏电流，将电动机拆掉，空载试电缆，变频器显示很大的输出电流，看来电缆中确实具有较大的漏电流。
除尘PLC控制柜（控制柜、污水处理PLC控制柜、炉窑PLC控制柜、水库阀门PLC控制柜）故障处理:因为电动机和变频器之间的距离不能改变，也就是电缆的分布电容不能改变。在变频器的输出端增加了一台交流电抗器)，滤除了PWM高次谐波，使相线电流变为工频电流，变频器过电流跳闸现象消失。
