环保设备控制柜变频器驱动电路老化引起工作中过电流案例
标题：环保设备控制柜变频器驱动电路老化引起工作中过电流案例
关键词：环保设备控制柜;智能除尘脱硫脱硝控制柜;污水处理控制柜

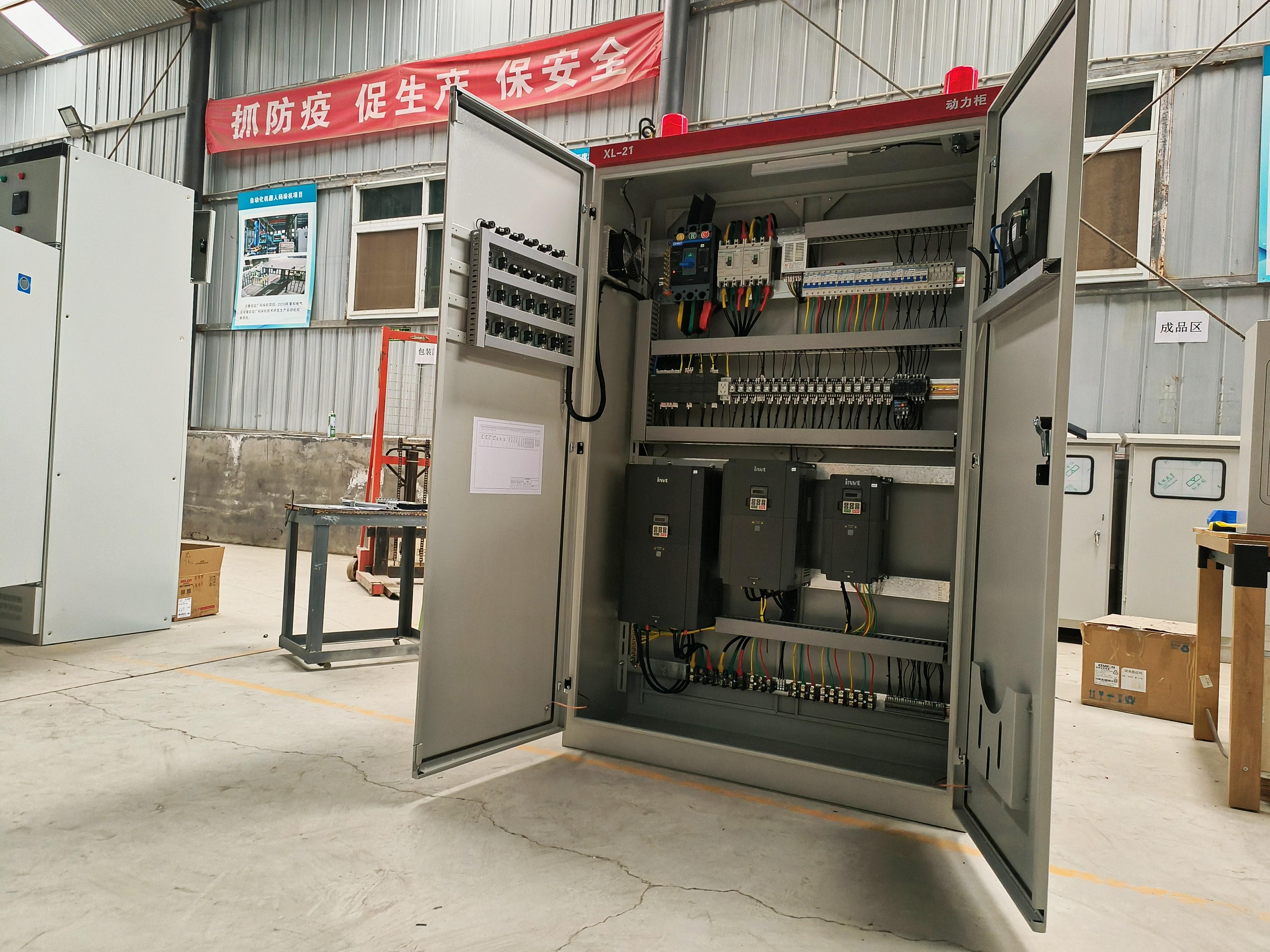

故障现象:环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）一台1.5kW变频器工作时报“OCU”(过电流)故障。
故障检查:将环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）连接电动机的电缆断开，变频器工作正常。更换一台新的电动机，还是报过电流故障。开始认为是变频器内部电流检测保护电路有问题，对电流保护检测电路进行全面的测量，没有发现不正常的现象。
奇怪的是环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）这个故障可以复位。根据以往的维修经验，在修理旧变频器时，都将驱动电路的滤波电容器(一般是贴片电容器)全部更换，因为这些电容器容易老化。是否这台变频器也是驱动电路的滤波电容器老化造成的过电流呢?试着将该变频器的滤波电容器全部更换，上电后变频器运行正常。
结论:环保设备控制柜（智能除尘脱硫脱硝控制柜、污水处理控制柜）变频器工作时，每个桥臂上下开关管都是互补的，即一个导通，另一个必须驱动信号的滤波电容变化引起信号变宽，造成上下桥臂电流直通。笔者曾经维修过一台台达变频器，模块损坏，更换后模块空载发烫，示波器测量直流母线电压，有一系列尖峰，判断开关管直通。因维修驱动电路太麻烦，故在直流母线上串联上一个空心电感，问题得到解决。
