标题：熔铝炉控制柜富士FRN160P7-4型变频器工作中突然报欠电压跳闸案例
关键词：熔铝炉控制柜;窑炉设备控制柜;淬火炉控制柜;镀锌炉控制柜

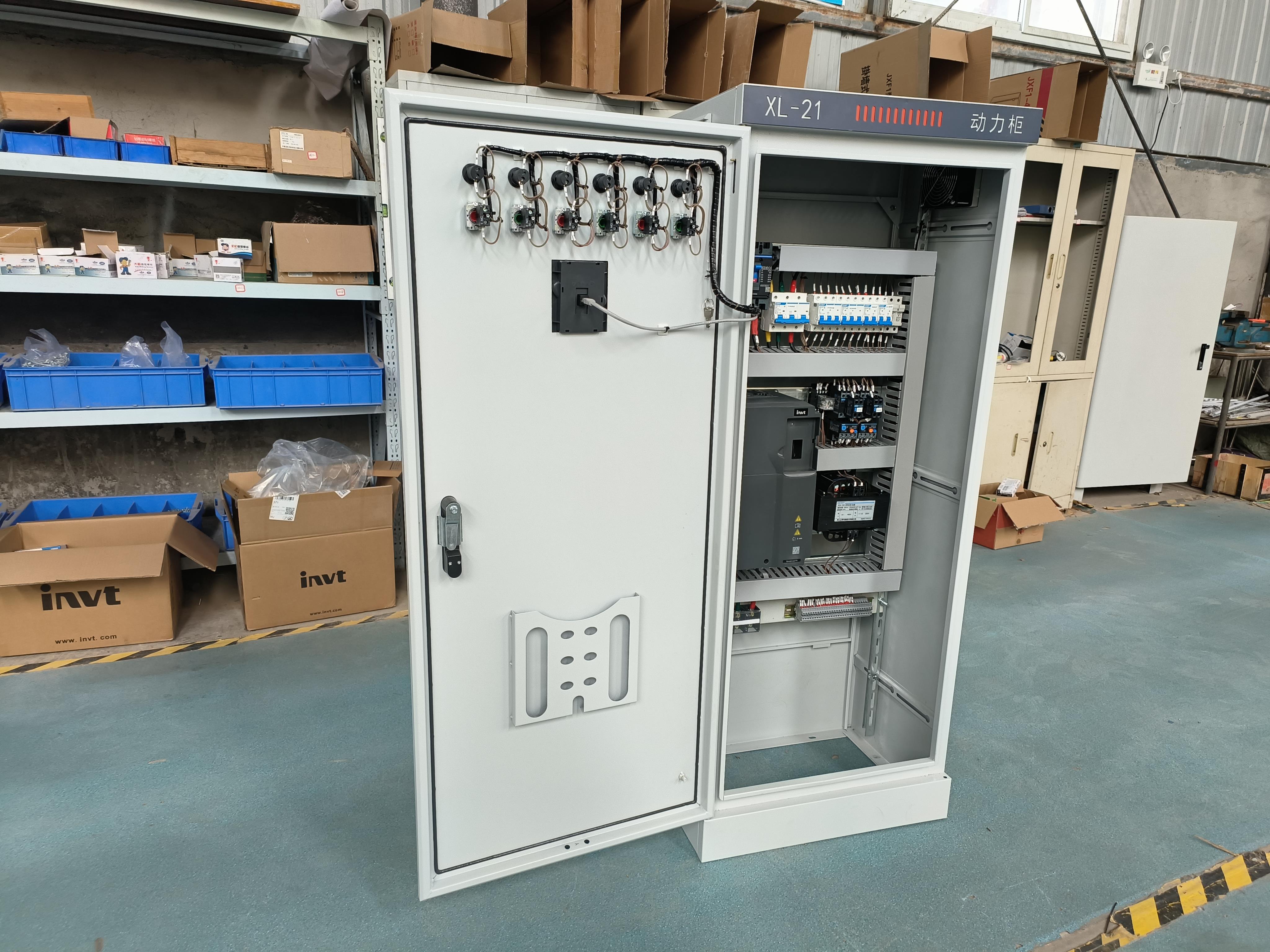

故障现象:熔铝炉控制柜（窑炉设备控制柜、淬火炉控制柜、镀锌炉控制柜）富士 FRN160P7-4型160kW变频器，380V交流电来自低压配电室，通过隔离开关和三相快速熔断器，由三相电缆送至变频器。变频器在运行中其内部突然“砰”的一声异响，随后跳闸停机。
故障检查与处理:熔铝炉控制柜（窑炉设备控制柜、淬火炉控制柜、镀锌炉控制柜）变频器内部出现异响并跳闸，说明变频器内部出现了硬件故障，造成主电路损坏。首先进行下列检查:
1)检查熔铝炉控制柜（窑炉设备控制柜、淬火炉控制柜、镀锌炉控制柜）变频器外围电路。输入、输出电缆及电动机均正常，变频器进线所配快速熔断器未熔断。变频器内部快速熔断器完好，说明其逆变回路无短路故障。
2)打开熔铝炉控制柜（窑炉设备控制柜、淬火炉控制柜、镀锌炉控制柜）变频器外壳，发现三相交流输入端子内部的3个铜母线之间有明显的短路放电痕迹，L1 相整流二极管阻容保护电路的电阻的一个接线端子被烧断，其他部分外观无异常。检查L1 相输入端上下桥臂4只整流二极管均完好(大功率变频器整流二极管并联应用)。将阻容保护电路烧断的电阻端子重新焊好，再用万用表电阻档测量变频器主回路输入、输出端均正常;测量主电路正常;检查内部控制电路，连接良好。
3)熔铝炉控制柜（窑炉设备控制柜、淬火炉控制柜、镀锌炉控制柜）变频器上电，用万用表测量三相输入电压，发现烧断电阻接线端子的那相没有电压，电工到配电室查看，发现该相上的熔断器开路，更换一只新的熔断器，三相电压正常。起动变频器，频率从低到高逐渐上升，没有异常现象，故障排除。
4)本例是熔铝炉控制柜（窑炉设备控制柜、淬火炉控制柜、镀锌炉控制柜）相线由金属异物短路造成欠电压跳闸，在电路修好之后，必须要从短路点向电源方向进行检查，查看电源端有没有被烧断的地方。短路点之后不用检查。
