窑炉设备控制柜西门子 M430 变频器误报欠电压跳闸案例分析
标题：窑炉设备控制柜西门子 M430 变频器误报欠电压跳闸案例分析
关键词：窑炉设备控制柜;熔铝炉控制柜;淬火炉控制柜;镀锌炉控制柜

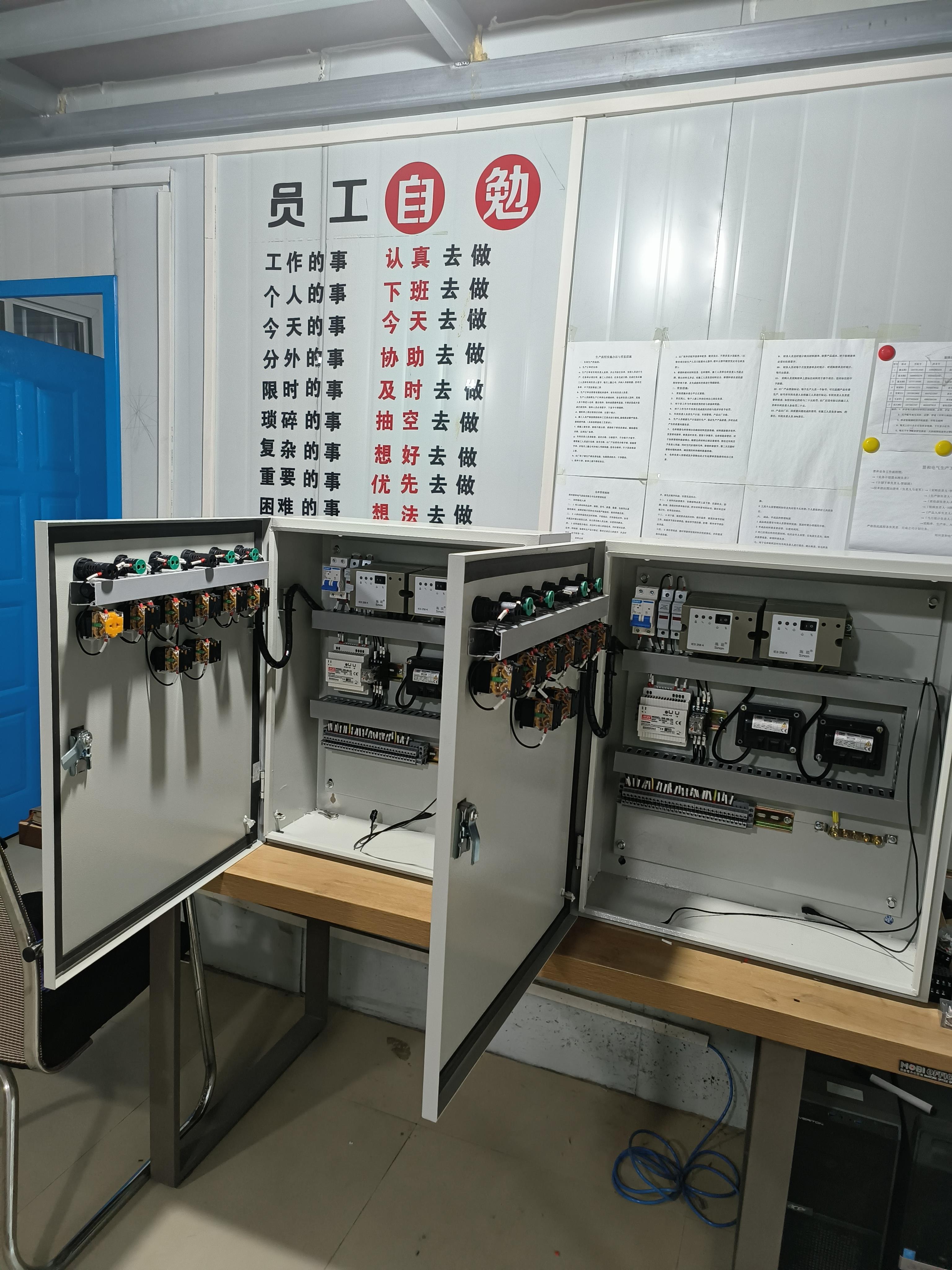

故障现象:一台窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）西门子M430变频器，功率为30kW。通电报欠电压故障，不能工作。
故障检查:测量窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）三相输入电压，都为385V，正常;测量直流母线电压为540V，也正常。判断报欠电压是变频器检测电路误报。拆机检测，限流电阻RL正常，继电器K不闭合。进一步检查，发现继电器线圈没有24V电压。用外接直流电源给继电器线圈加上24V直流电，变频器依然报欠电压。根据上述现象，判断故障在电压控制板上。
故障处理:窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）更换电压控制板，故障排除。
结论:窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）变频器报欠电压跳闸，如果测量外电路和变频器的直流母线电压都正常，就是变频器电压检测控制电路故障。
