标题：一台低压双电源柜22kW 变频器通电无显示案例分析（一）
关键词：低压双电源柜;低压配电柜;低压动力柜;低压电容补尝柜;低压开关柜

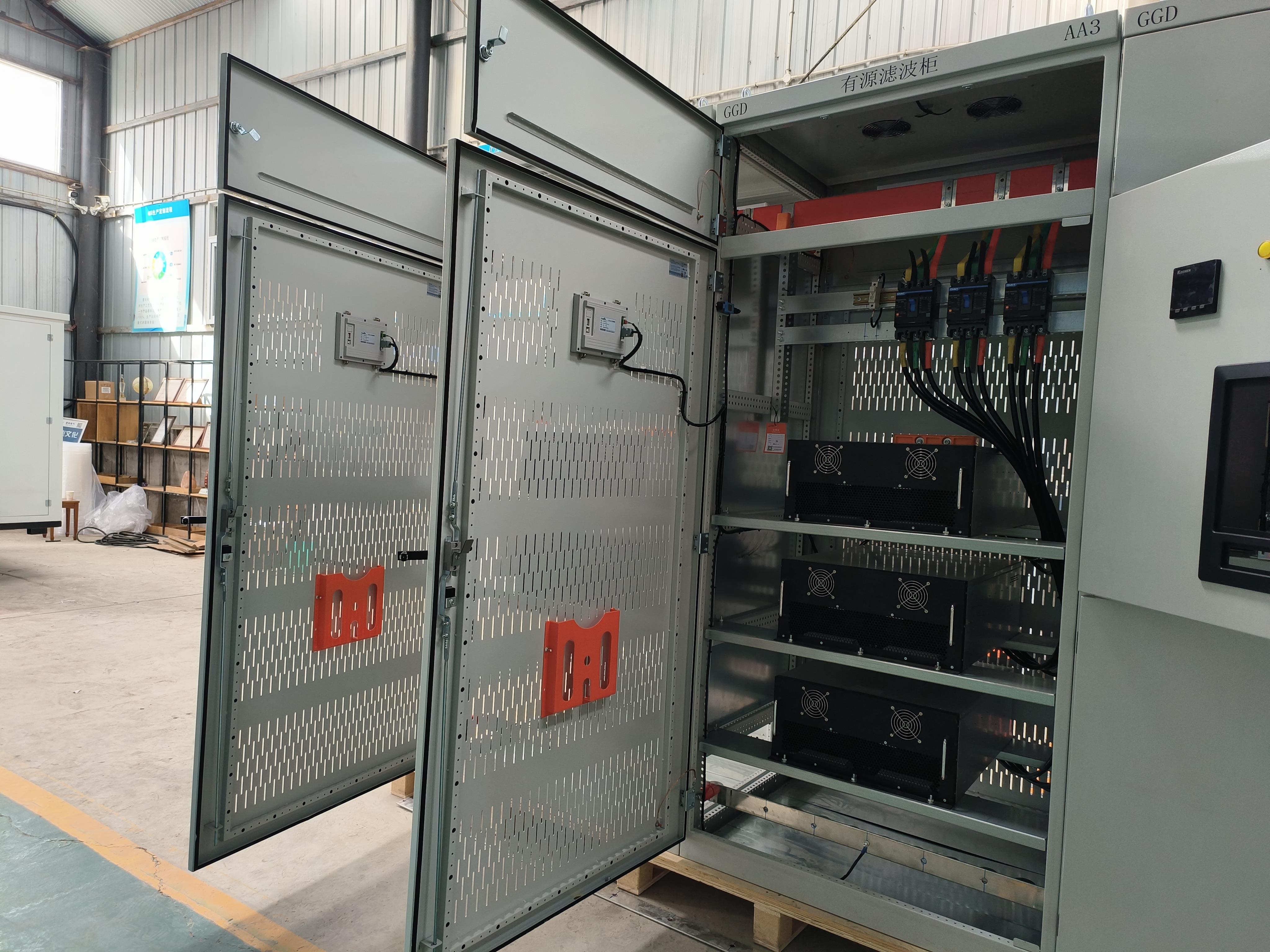

故障现象:一台低压双电源柜（低压配电柜、低压动力柜、低压电容补尝柜、低压开关柜）22kW变频器，通电无显示，操作面板黑屏，变频器无功能。
低压双电源柜（低压配电柜、低压动力柜、低压电容补尝柜、低压开关柜）故障检查:首先用万用表的交流电压档测量三相输入电压，均正常;用直流电压档测量数字输入端子发现没有24V供电，测量模拟端子也没有10V供电，看来变频器黑屏是由变频器内部低压电源损坏造成的。
将低压双电源柜（低压配电柜、低压动力柜、低压电容补尝柜、低压开关柜）变频器分解，检测变频器的主电路，发现整流二极管、逆变模块、充电电阻、主电路接触器都正常，因此确定为开关电源板故障。
检查低压双电源柜（低压配电柜、低压动力柜、低压电容补尝柜、低压开关柜）开关电源分为冷测量和热测量。冷测量就是在断电的情况下，测量电源器件的直流电阻，冷测量是配合目测进行的。首先目测器件有无物理变形、过热痕迹和异常气味等，然后再重点测量关键器件。在冷测量没有发现问题的情况下，必须通电测量工作电压，这叫热测量。热测量要注意安全问题，首先是逆变模块的安全，最好将逆变模块断电，千万不要带电测量逆变模块的输入信号，否则会引起爆模块事故;不要测量工作着的电源开关器件的门极电压，否则也会出现开关器件烧毁现象。
低压双电源柜（低压配电柜、低压动力柜、低压电容补尝柜、低压开关柜）按照上述维修步骤对其开关电源板进行测量。在进行第一步测量时，发现直流母线540V到PWM调制芯片UC3842之间的起动电阻损坏，该电阻标称为330kΩ/2W，实际测量值达2MΩ 以上，因为UC3842调制芯片得不到起动电流，电源无法起振工作。
