窑炉设备控制柜变频器频率上升到16Hz时过电流案例
标题：窑炉设备控制柜变频器频率上升到16Hz时过电流案例
关键词：窑炉设备控制柜;熔铝炉控制柜;淬火炉控制柜;镀锌炉控制柜

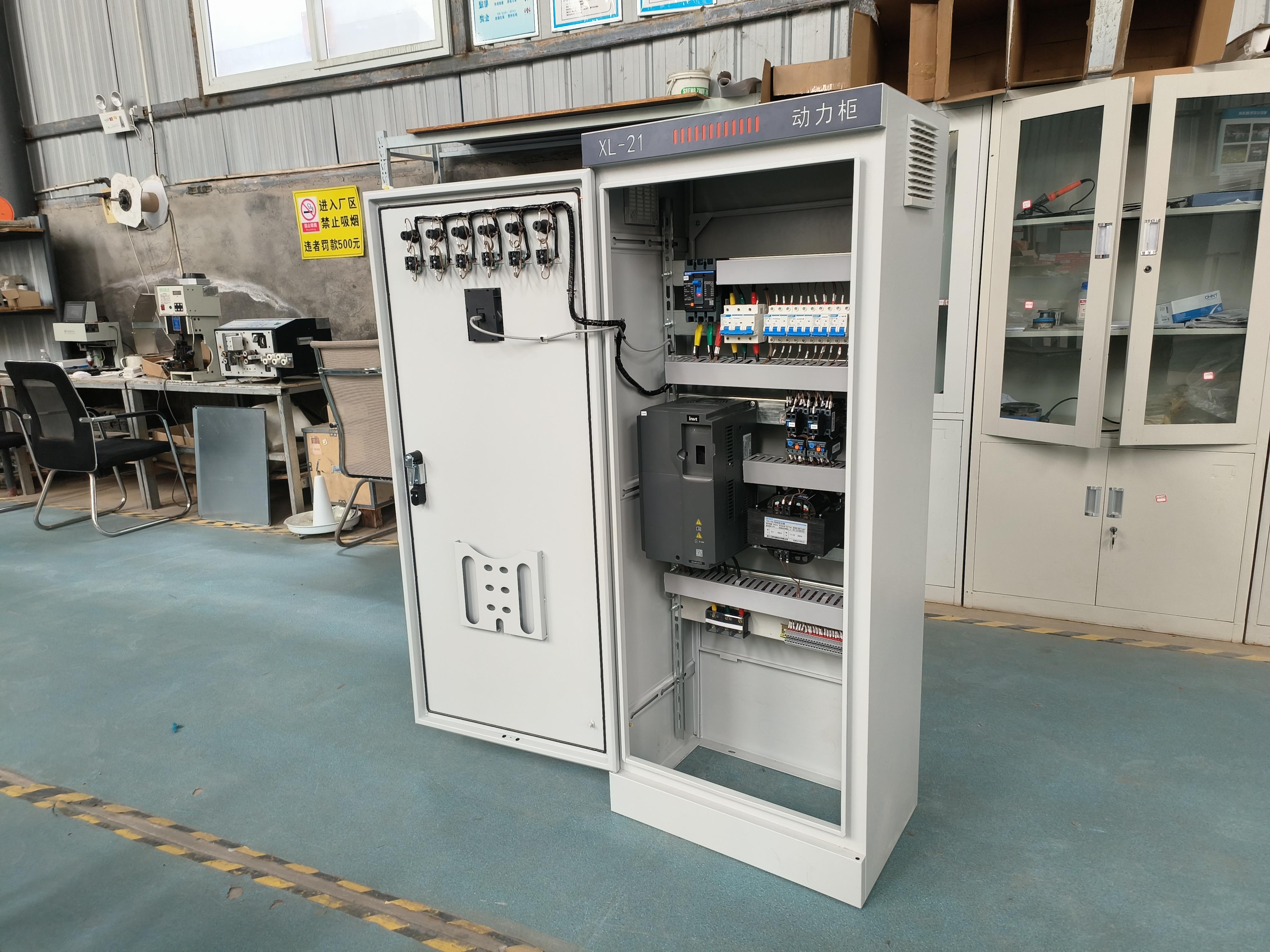

窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）故障现象:某水务局一台45kW西门子430变频器，拖动一台45kW水泵电动机，当变频器开机时，输出频率上升到16Hz，变频器过电流跳闸。复位后重新起动，仍然在16Hz过电流跳闸。
窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）故障分析:因为是生活用水水泵，没有冲击现象，变频器往常运行良好，从来没有出现过过电流跳闸现象。看来问题可能出在电动机上。
窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）故障处理:断开电动机，变频器空载运行正常(该变频器可以空载运行)，再接入电动机，仍然在16Hz左右出现过电流跳闸。换一台电动机，运行正常，说明过电流是电动机故障。将电动机分解，发现电动机绕组有短路现象。
窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）故障总结:一般电动机出现了短路情况，变频器运行就会跳闸。因为该电动机匝间短路不是很严重，变频器的输出端又安装了交流电抗器，滤除了高次谐波，变频器的输出电压幅值和输出频率成正比，输出电压幅值随频率的上升而上升，匝间短路电流也随电压的上升而上升，当电压上升到一定值，电动机的短路电流达到变频器的过电流值，变频器跳闸。
