变频柜变频器矢量控制工作中过电流跳闸
标题：变频柜变频器矢量控制工作中过电流跳闸
关键词：变频柜;控制柜;低压配电柜;软启动柜

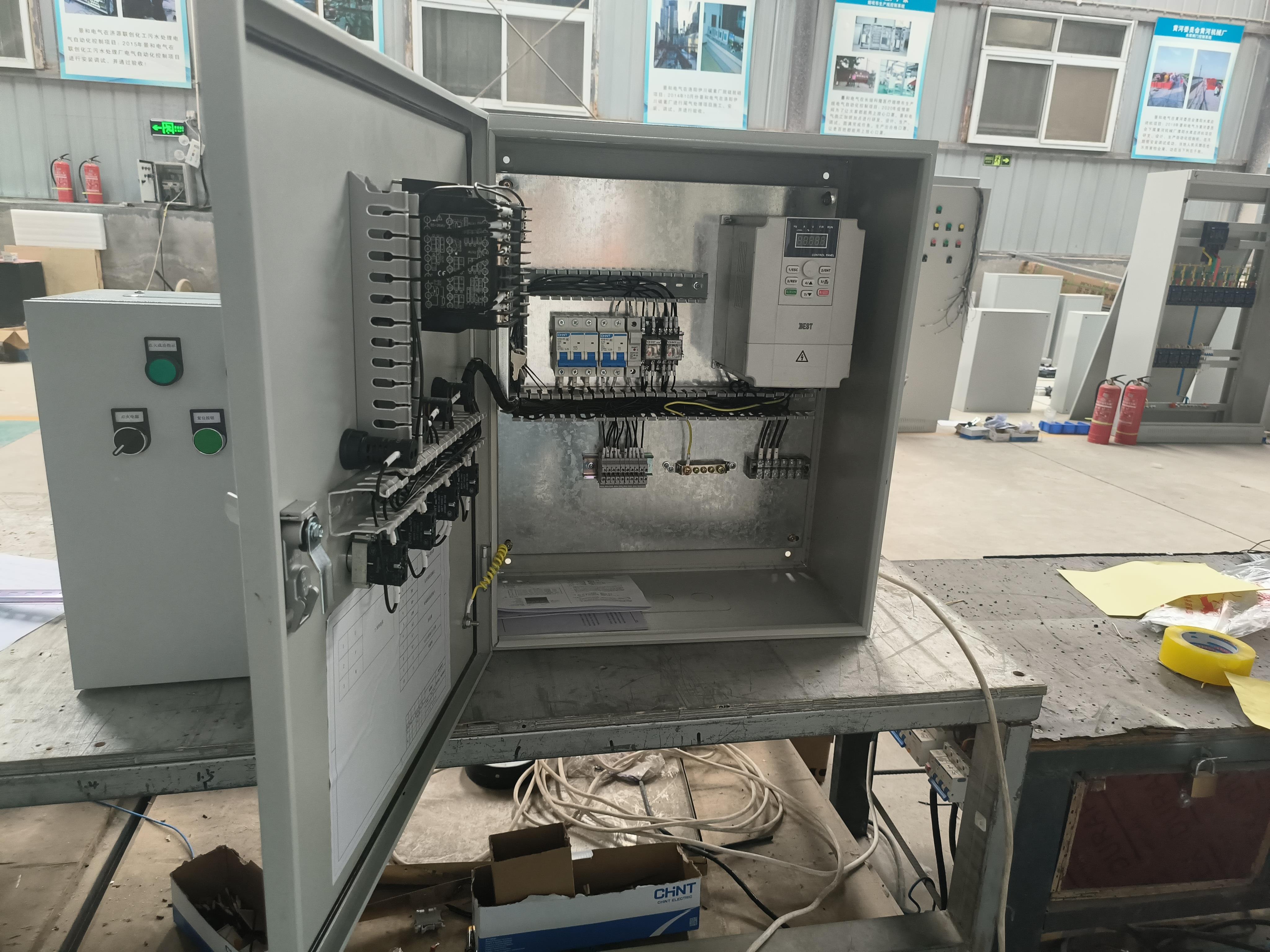

变频柜（控制柜、低压配电柜、软启动柜）故障现象:某钢厂采用200kW变频器，驱动一台160kW、4极电动机，用于一小型轧机。变频器采用矢量控制，用数字旋转编码器组成速度闭环。在一天的工作中出现频繁过电流跳闸。
变频柜（控制柜、低压配电柜、软启动柜）故障检查:在工作中负载并没有发生显著变化，检查输出相线及电动机，没有短路故障，问题可能出在变频器的控制电路。仔细检查变频器的控制电路，检查变频器的旋转编码器。
变频柜（控制柜、低压配电柜、软启动柜）中变频器的旋转编码器是一个精密转动部件。工作时一般安装在电动机的后轴上，随着电动机轴一起转动。当电动机的功率较大，运行时振动强烈，为了减小旋转编码器传动轴的振动幅度，旋转编码器可以不进行固定，悬浮在电动机的转轴上，只通过旋转编码器的信号电缆阻止其转动。
在检查变频柜（控制柜、低压配电柜、软启动柜）中变频器的编码器时，发现旋转编码器有些松动，拆下检查，发现转轴明显轴向窜动。编码器有故障，造成反馈脉冲失常，使变频器过电流跳闸。
变频柜（控制柜、低压配电柜、软启动柜）故障维修:更换一只新的同型号的旋转编码器，过电流故障排除。
变频柜（控制柜、低压配电柜、软启动柜）故障总结:当旋转编码器损坏出现反馈脉冲丢失现象时，脉冲反馈到变频器的比较器，反馈脉冲低于目标给定脉冲，比较器输出正的误差信号，变频器输出电流增大，使电动机提速，其结果是变频器过电流跳闸。这也是一条经验:变频器矢量闭环应用，旋转编码器损坏会造成变频器过电流跳闸。
