低压配电柜富士变频器工作中发生异响随后欠电压跳闸—故障处理
标题：低压配电柜富士变频器工作中发生异响随后欠电压跳闸——故障处理
关键词：低压配电柜;控制柜;变频柜;软启动柜

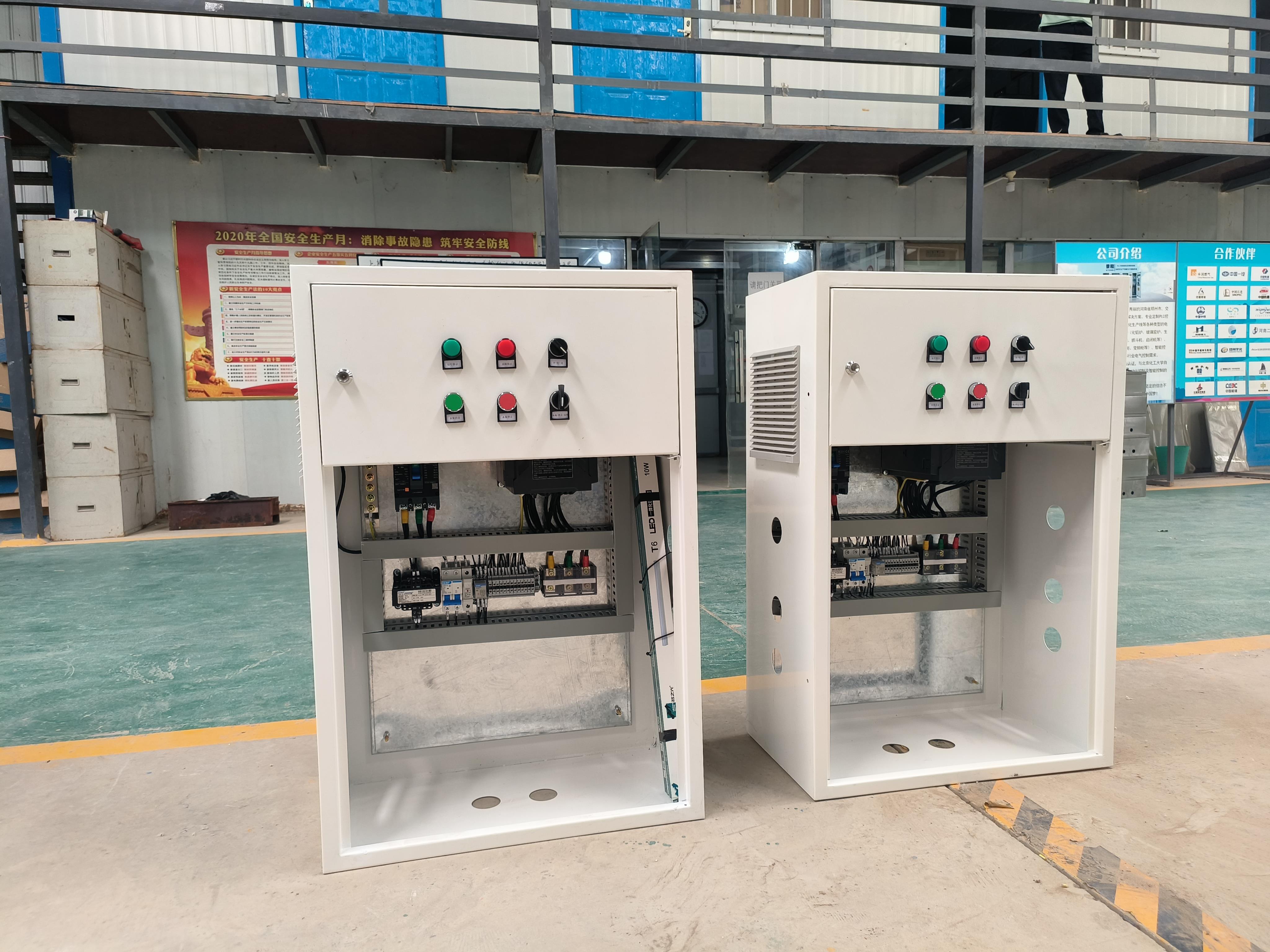

低压配电柜（控制柜、变频柜、软启动柜）故障处理:将阻容保护电阻被烧断的控制线重新焊好，用万用表电阻档测量变频器主回路输入、输出端直流电阻，均正常。上电试机。
低压配电柜（控制柜、变频柜、软启动柜）试机前为了安全考虑，将电动机电缆拆除，空载试变频器。调节调速电位器，频率可以调至设定值50Hz，说明变频器内部无问题。重新接上电动机，负载起动。电动机起动后，在调节频率的同时，测量直流母线输出电压，发现在频率上升时，直流母线电压由513V降至440V左右，变频器欠电压保护动作。
在送电后，发现低压配电柜（控制柜、变频柜、软启动柜）变频器内冷却风扇不转，接触器K73触点未闭合(正常情况下，K73应闭合，以短路电容器的充电限流电阻)。
低压配电柜（控制柜、变频柜、软启动柜）用万用表测量变频器的三相输入电压，发现断相。经检查是配电室刀熔开关中的熔断器有一相已熔断，因为红色指示器未弹出，没能及早发现。更换后重新送电，三相电压正常。再次起动变频器，欠电压跳闸不再发生，接触器K73触点闭合，冷却风扇转动正常。
低压配电柜（控制柜、变频柜、软启动柜）变频器内部风扇和接触器K73供电是由控制变压器二次侧提供，其变压器的一次侧接在三相输入相线的L1、L3之间，因L1断相，变压器没电，造成接在二次侧的接触器和风扇不工作。因三相断相，引起整流模块输出电压降低，特别在频率调升至一定程度时，随着负载的增大，滤波电容两端电压下降较快，形成欠电压保护跳闸。
