标题：一台炉窑PLC控制柜22kW变频器上电无显示（一）
关键词：炉窑PLC控制柜;控制柜;除尘PLC控制柜;水库阀门PLC控制柜;污水处理PLC控制柜

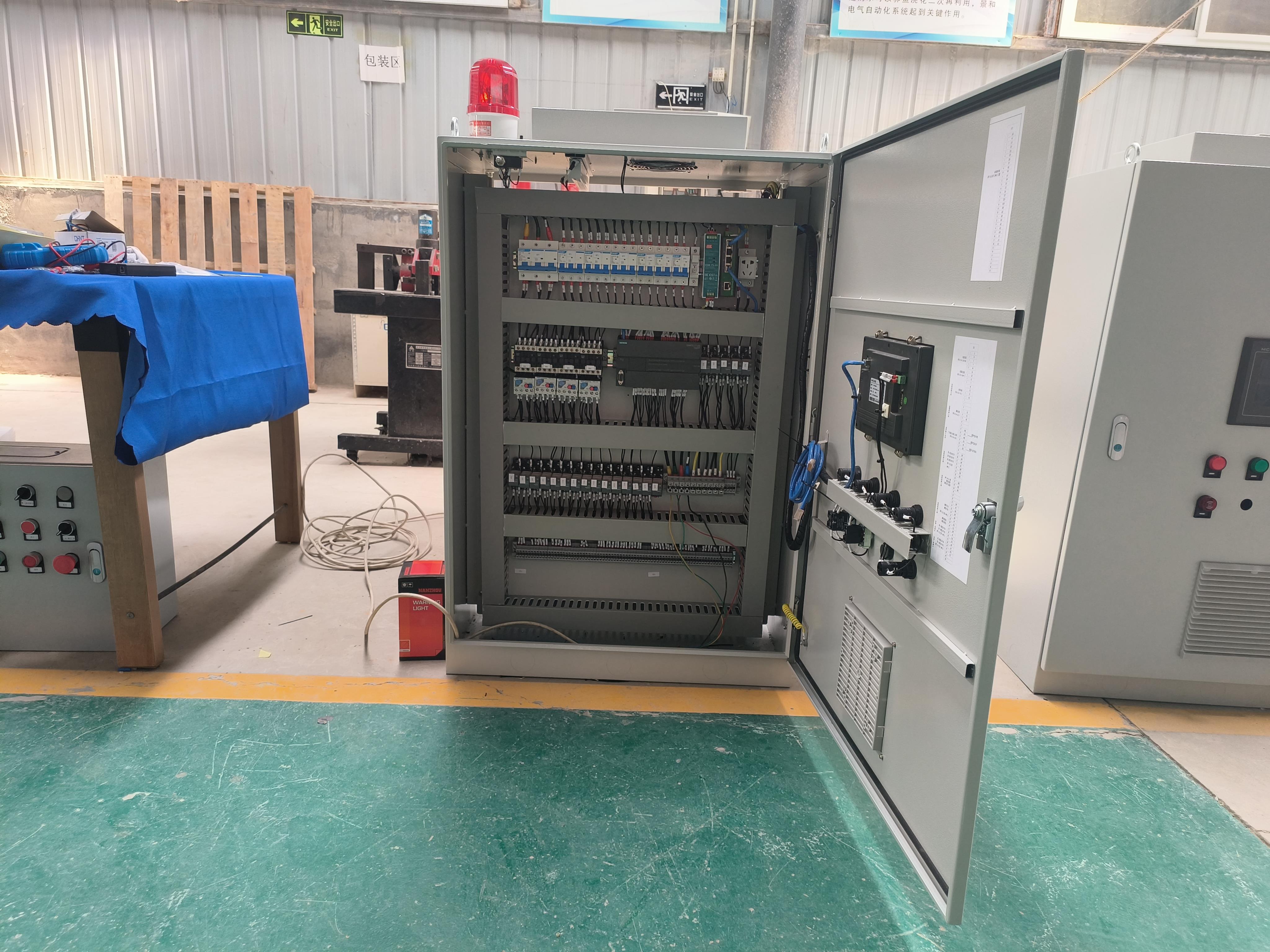

故障现象:一台炉窑PLC控制柜（控制柜、除尘PLC控制柜、水库阀门PLC控制柜、污水处理PLC控制柜）22kW变频器，上电无显示，操作面板黑屏，变频器无功能。
炉窑PLC控制柜（控制柜、除尘PLC控制柜、水库阀门PLC控制柜、污水处理PLC控制柜）故障检查:首先用万用表的直流电压档测量输入控制端子，数字端子没有24V供电、模拟端子没有10V供电，看来变频器黑屏是由于变频器内部低压电源损坏。
将炉窑PLC控制柜（控制柜、除尘PLC控制柜、水库阀门PLC控制柜、污水处理PLC控制柜）变频器分解，检测变频器的主电路，整流二极管、逆变模块、充电电阻、主回路接触器都正常，因此确定为开关电源板故障。
检查炉窑PLC控制柜（控制柜、除尘PLC控制柜、水库阀门PLC控制柜、污水处理PLC控制柜）开关电源分为冷测量和热测量。冷测量就是在断电的情况下，测量电源器件的直流电阻，冷测量是配合目测进行的。首先目测器件有无物理变形、过热痕迹、异常气味等，然后再重点测量关键器件。热测量是在冷测量没有发现问题的情况下，必须通电测量工作电压。热测量要注意安全问题，首先是逆变模块的安全，最好将逆变模块断电，千万不要带电测量逆变模块的输入信号，否则会引起爆模块事故;不要测量工作着的电源开关器的控制极电压，否则也会引起开关器件烧毁现象。
炉窑PLC控制柜（控制柜、除尘PLC控制柜、水库阀门PLC控制柜、污水处理PLC控制柜）按照上述维修步骤对开关电源板进行测量。在进行第一步测量时，发现直流母线540V到 PWM调制芯片UC3842之间的起动电阻损坏，该电阻标称330kΩ/2W，实际测量值达2MΩ以上，因为UC3842调制芯片得不到起动电流，电源无法起振工作。
