低压配电柜160kW 变频器闭环控制失控案例分析
标题：低压配电柜160kW 变频器闭环控制失控案例分析
关键词：低压配电柜;低压双电源柜;低压电容补尝柜;低压动力柜;低压开关柜

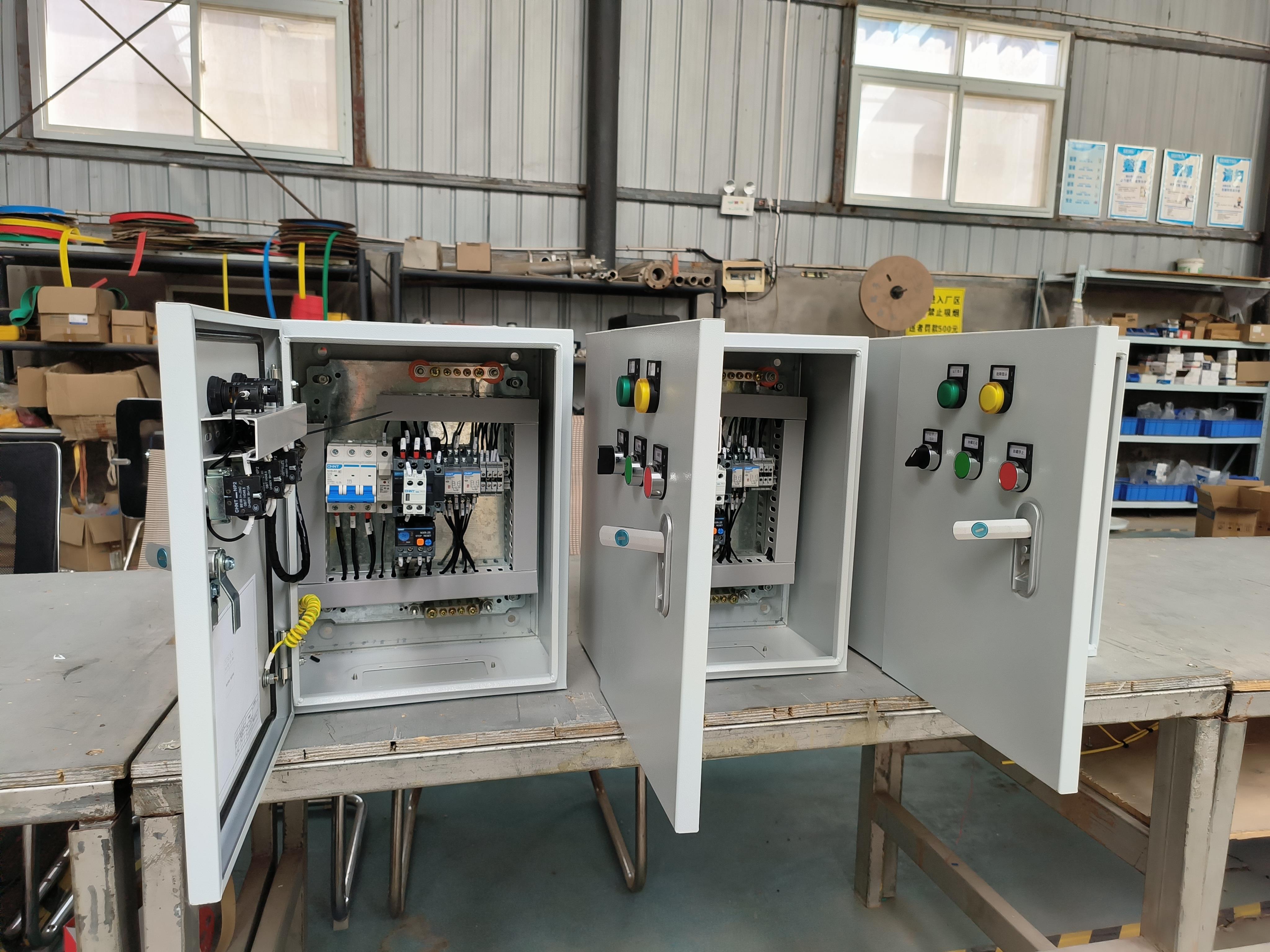

低压配电柜（低压双电源柜、低压电容补尝柜、低压动力柜、低压开关柜）故障现象:有一污水处理厂，变频器采用PID闭环恒压控制，用远传压力表检测水泵压力，压力信号反馈到变频器的模拟输入端子，管道距离变频器100m。雨季雷电过后，变频器失控。
故障检查:起动低压配电柜（低压双电源柜、低压电容补尝柜、低压动力柜、低压开关柜）变频器，频率自动上升到上限频率50Hz(失控)，测量变频器的目标给定电压和远传压力表的反馈电压，发现反馈电压高于目标给定电压，反馈电压不起作用。判断为低压配电柜（低压双电源柜、低压电容补尝柜、低压动力柜、低压开关柜）变频器的反馈输入端子内部损坏，原因为反馈信号线较长，感应雷在信号线上产生了较高的感应电压，击坏了端子内部电路。更换变频器端子接口板，变频器恢复正常。
结论:低压配电柜（低压双电源柜、低压电容补尝柜、低压动力柜、低压开关柜）变频器雷击造成输入端损坏比较常见，造成信号端子损坏较少见。但在工程上，因为信号线较长导致雷电损坏了输入端子或者雷电通过变频器的三相输出电缆烧坏了开关模块的案例都有。这给我们提供了一条判断雷电过后变频器是否出现问题的方法，即雷电过后变频器失控，可能输入控制端子被击坏;雷电过后变频器输出不正常，可能输出模块被感应雷击坏。
