窑炉设备控制柜160kW 变频器操作面板远程监控出现干扰
标题：窑炉设备控制柜160kW变频器操作面板远程监控出现干扰
关键词：窑炉设备控制柜;熔铝炉控制柜;淬火炉控制柜;镀锌炉控制柜

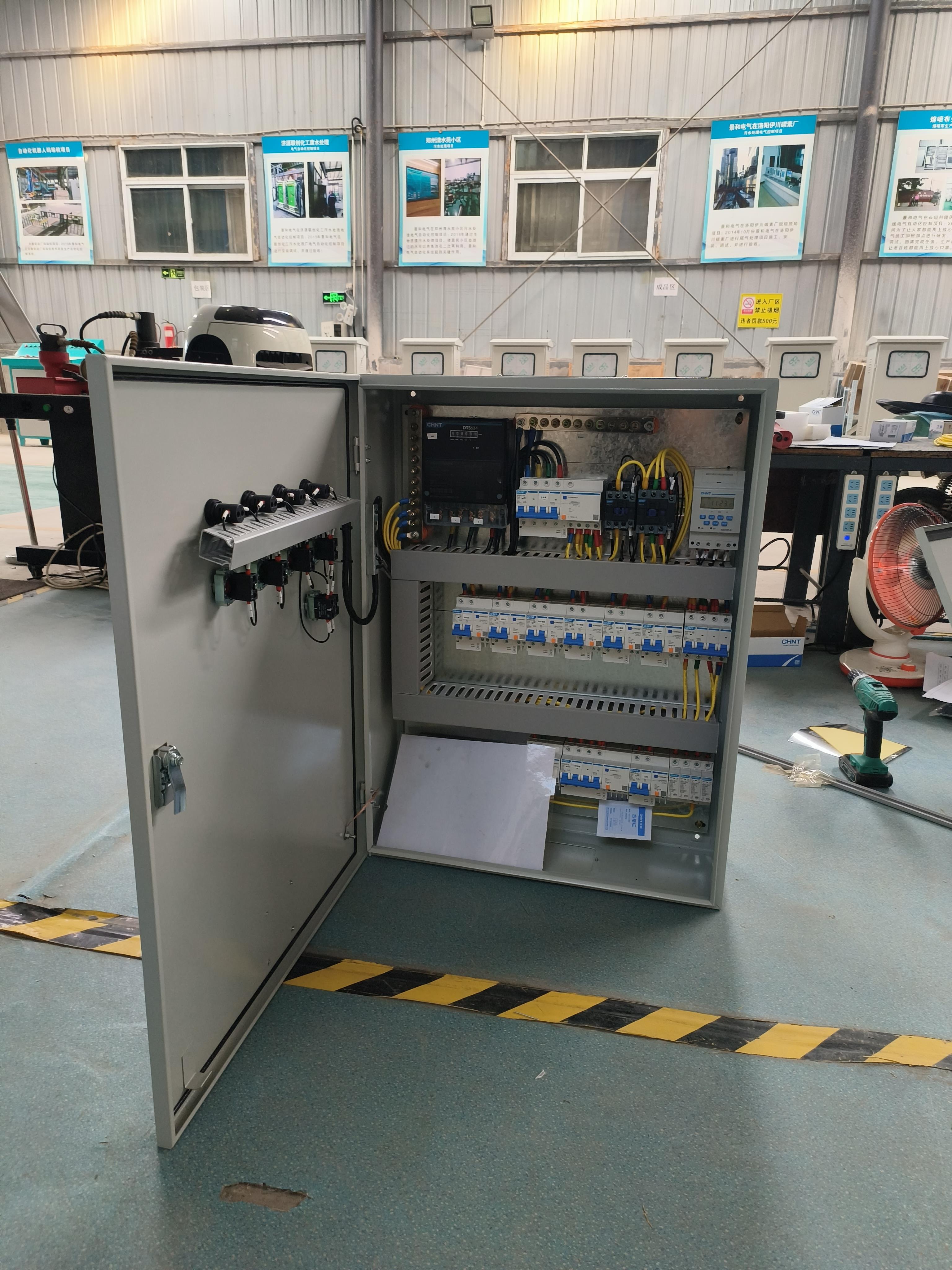

故障现象:一台窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜） 160kW 变频器，操作面板采用远程监控，接线长度达到 150m。变频器在起动时，操作面板显示模糊，数字不停地跳动;运行到正常频率后，数字有时跳动，有时会闪烁，严重影响操作与使用。
窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）故障分析:到达现场后观看了整个操作程序，如客户所说不停地闪烁。根据故障现象分析，问题应该是受到了电磁干扰。由于控制端子的接线比较长，存在信号损耗，使传递到操作面板的信号较弱，由于信号弱，很容易受到干扰。150m远程信号线采用的是屏蔽线，屏蔽层一端接地，属规范安装。干扰信号可能是通过其他途径传到变频器。
故障处理:试着将窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）信号线套上磁环，没有效果;将屏蔽线更换为其他品牌，也没有效果。最后参考变频器的说明书，将信号线的屏蔽层两端接地，效果显著，显示屏跳动与闪烁现象完全消失。
结论:该窑炉设备控制柜（熔铝炉控制柜、淬火炉控制柜、镀锌炉控制柜）案例就是屏蔽线的屏蔽层单端接地和双端接地的问题。我国在很多科技图书中都要求屏蔽层单端接地，欧美在变频器的说明书中要求双端接地。
