标题：控制柜变频器干扰温控系统使其不能工作案例分析（一）
关键词：控制柜;水库阀门PLC控制柜;污水处理PLC控制柜;炉窑PLC控制柜;除尘PLC控制柜

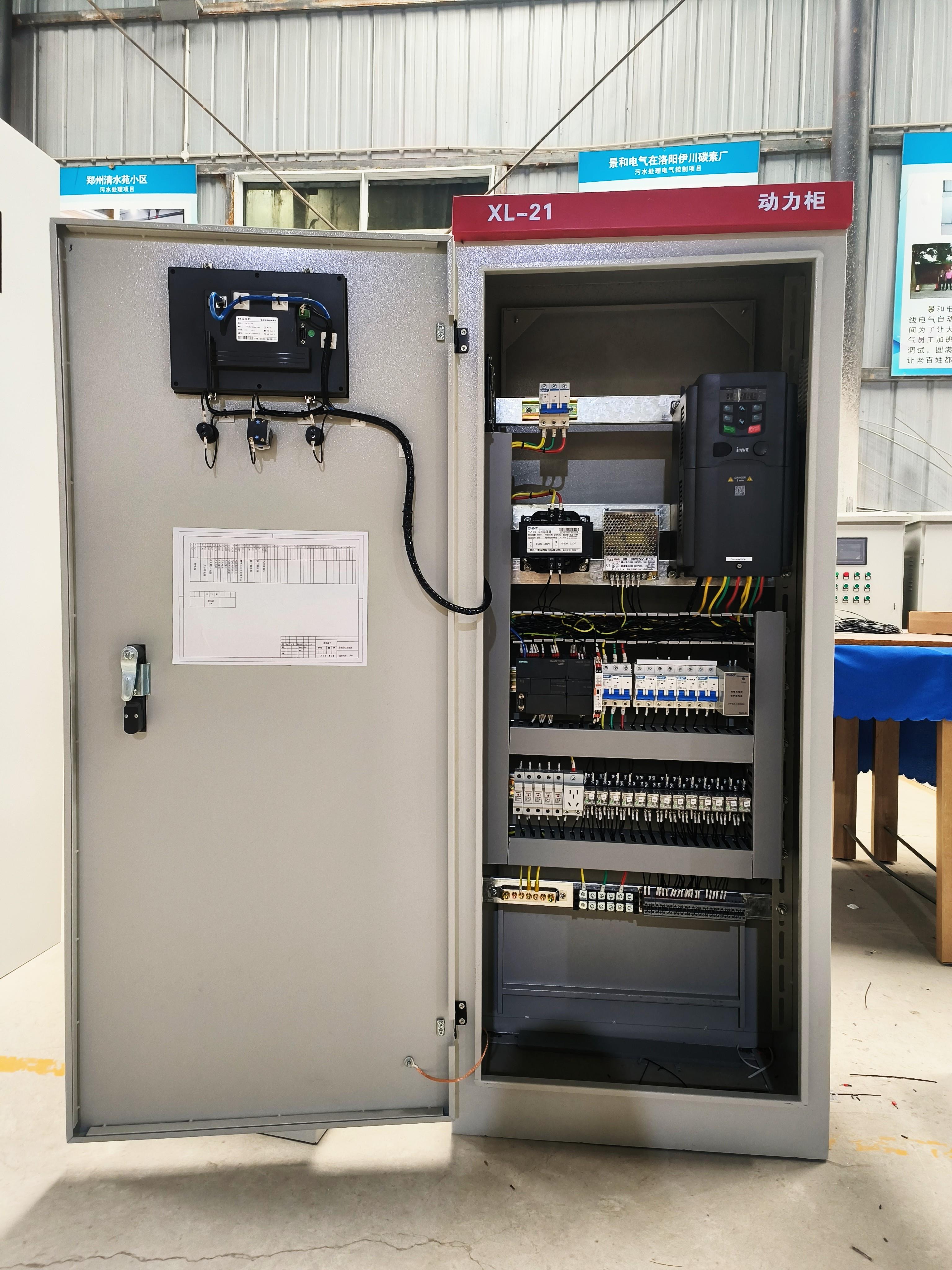

控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）故障现象:某注塑机变频节能改造项目，190T定量泵电动机功率为18.5kW，额定电流为36A，变频器功率为22kW。变频器投入使用后干扰注塑机加热系统，使注塑机系统报警而不能正常运行，注塑机上几个温区的实际温度与设定温度有几十度甚至上百度的误差变化(正常的误差是0~8℃)。
控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）故障分析:注塑机变频节能改造项目中常遇到的问题就是改造后干扰注塑机不能正常运行。注塑机加热系统采用热电偶检测温度，热电偶容易受变频器输出高次谐波的干扰，从而造成注塑机温度显示和控制不准确。当出现了电磁干扰后，可以从以下几方面来抑制和排除:
1) 尽量缩短控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）变频器与注塑机电动机之间的连线，动力线用金属软管套装;
2) 在控制柜（ 水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）变频器的输入侧和输出侧加装磁环，降低变频器的载波频率;
3)把控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）所控电动机外壳地与注塑机的电源地可靠接入变频器的接地端子上;
4) 给注塑机内部温控热电偶供电电源的电源线上套上磁环(磁环外径25mm，内径10mm)，并在磁环上绕制2~3匝。
控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）故障处理:第1)~3)种方法都进行了尝试，故障现象有一定的改善，但注塑机上的温度变化还是偏大。当采用第4)种方法后故障现象得到了明显的改善，加热系统上的温度变化基本与工频运行情况一致，故障排除。
