标题：控制柜变频器干扰温控系统使其不能工作案例分析（二）
关键词：控制柜;水库阀门PLC控制柜;污水处理PLC控制柜;炉窑PLC控制柜;除尘PLC控制柜

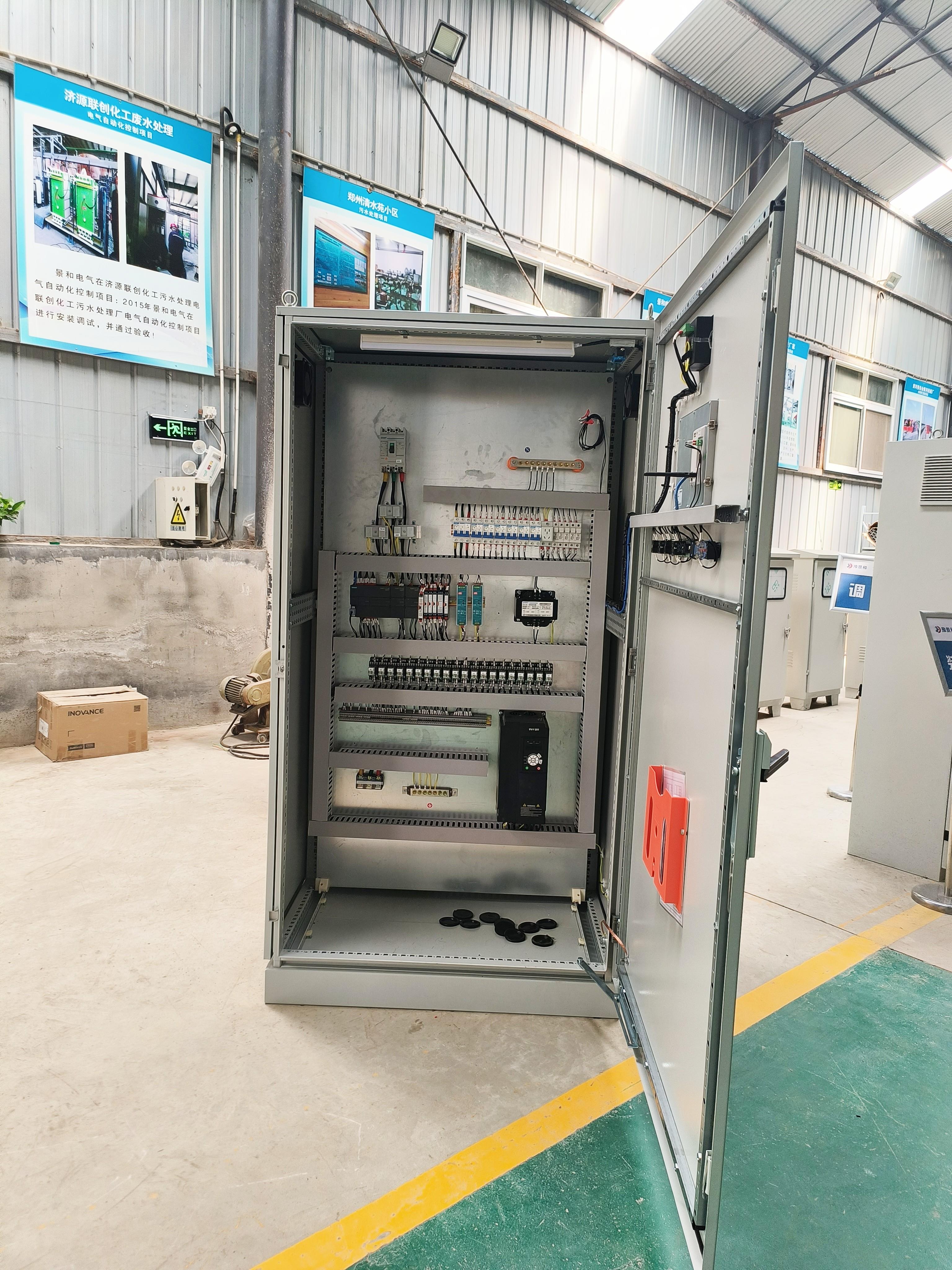

控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）故障总结:该案例实际上是受到了变频器的零序共模干扰。在变频器的电源线上套磁环是从源头上消除共模电流的产生，在信号线上套磁环是防止变频器的共模电流对信号线的干扰。应该说在变频器电源线上套上磁环就产生了一定的作用，可能是磁环的电抗不够，没有将共模电流抑制到最小。在热电偶的电源线上再套上磁环后，才将共模电流消除。
控制柜（ 水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）故障案例可得出经验为:消除干扰的方法有时虽然选对了，但从量上还小一些，使效果不佳，就误认为干扰不是出在这。如果变频器电源线能在磁环上多绕几圈，问题有可能就解决了(受到结构限制有时绕不上)，就不用在热电偶的电源线上再套磁环了。
消除控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）零序共模干扰还有一种简单的方法，就是在变频器的三相进线到地之间并联电容。电容实际上是通过接线端子连接到变频器的输入接线桩上。其工作原理为:变频器输出三相交流电压因为是从1kHz~20kHz可调，和控制柜（水库阀门PLC控制柜、炉窑PLC控制柜、污水处理PLC控制柜、除尘PLC控制柜）变频器的三相输入电压既不同频，也不同幅，其产生的零序共模电流和变频器的三相输入电压就出现了电压差，并联的3个电容因为容抗较小，就把高频零序共模电流在3个相线上短路掉了，不再对其他电器产生干扰。
