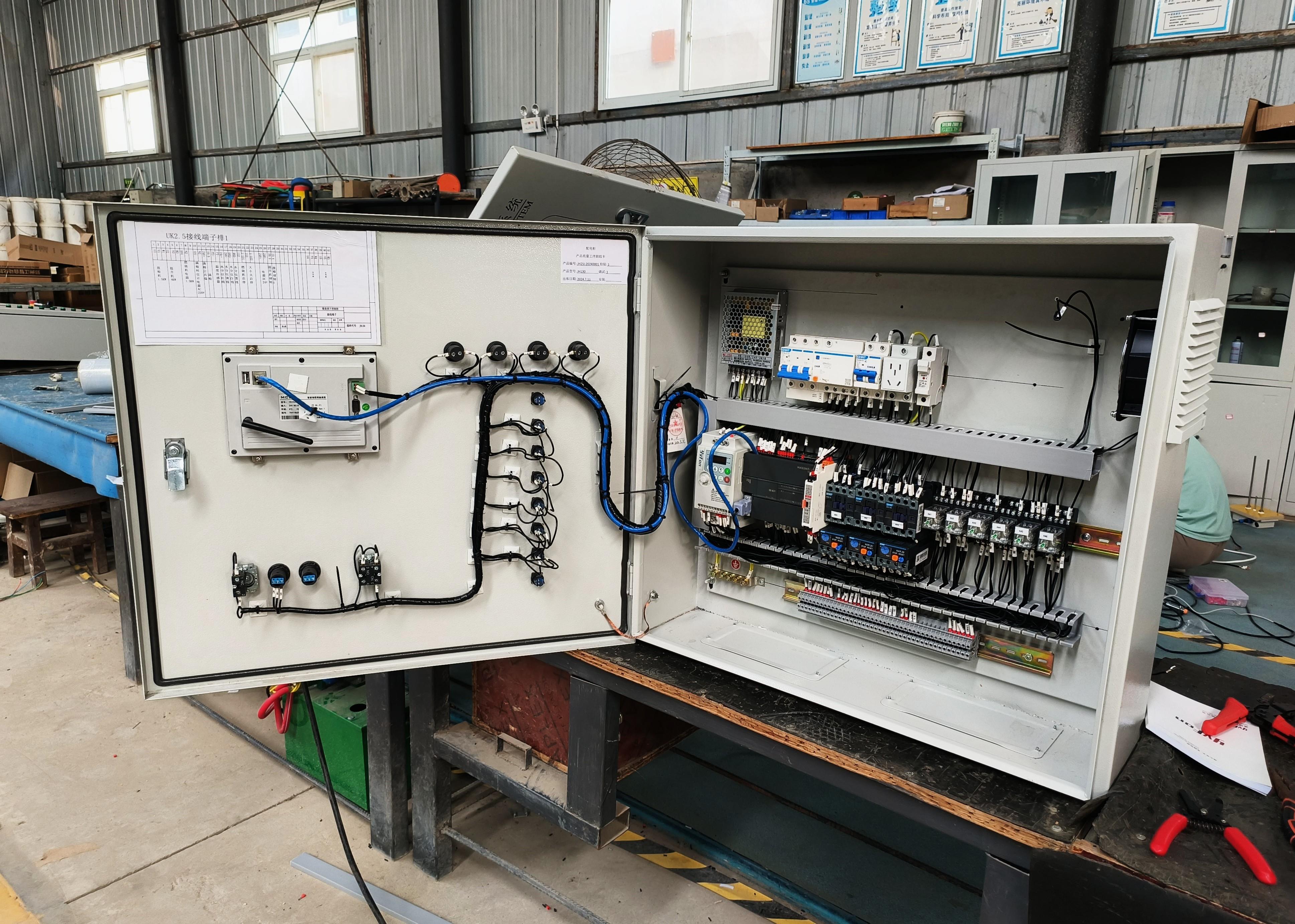

一台环保设备控制柜4.5kW小功率变频器上电报欠电压故障
标题：一台环保设备控制柜4.5kW小功率变频器上电报欠电压故障
关键词：环保设备控制柜;智能除尘脱硫脱硝控制柜;污水处理控制柜
故障现象:环保设备控制柜（污水处理控制柜、智能除尘脱硫脱硝控制柜）变频器在运行中报欠电压故障，复位后再起动，变频器显示直流母线没电。故障检查:首先测量三相输入电压，均正常。测量变频器的直流母线电压，为零。造成直流母线没电的原因有:6 只整流二极管全部开路;限流电阻断开;短路限流电阻的继电器不闭合。将环保设备控制柜（污水处理控制柜、智能除尘脱硫脱硝控制柜）变频器断电，测量三相输入端子R、S、T和直流母线P、N之间的直流电阻，发现整流桥上桥臂的3只整流二极管都不通，3只整流二极管同时损坏的可能性很小，限流电阻开路的可能性很大。
将环保设备控制柜（污水处理控制柜、智能除尘脱硫脱硝控制柜）变频器分解，直接测量限流电阻，阻值正常，问题应出在限流电阻到直流正母线之间的电路上。将电路板翻到背面的焊盘，发现限流电阻引脚和覆铜板的焊盘开焊，限流电阻引脚的周围打火烧出了一周黑圈。将引脚打磨干净，加入松香助焊剂，重新焊牢，变频器修复。
结论:环保设备控制柜（污水处理控制柜、智能除尘脱硫脱硝控制柜）变频器直流母线没电，是因为限流电阻不工作造成的。并联在限流电阻两端的继电器由变频器的CPU控制，当直流母线电压上升到接近正常值时，CPU发信号使继电器闭合。因为滤波电容器(直流母线)没有充电电压，CPU不发继电器闭合信号，所以限流电阻不工作，继电器也不闭合。
