变频柜中西门子M430变频器误报欠电压跳闸原因和解决办法
标题：变频柜中西门子M430变频器误报欠电压跳闸原因和解决办法
关键词：变频柜;控制柜;低压配电柜;软启动柜

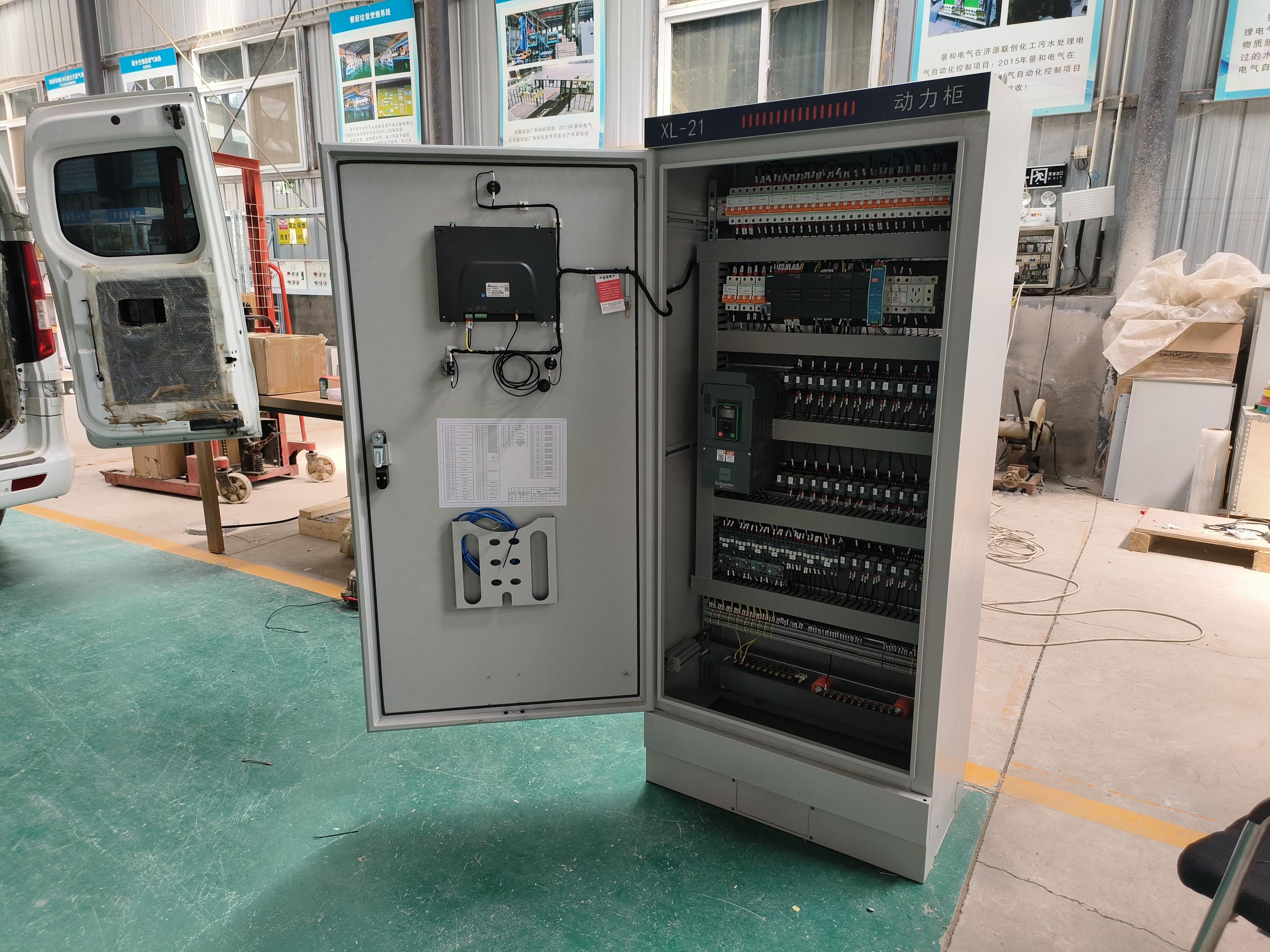

故障现象:一台变频柜（控制柜、低压配电柜、软启动柜）西门子M430 变频器，功率30kW。通电报欠电压故障，不能工作。故障检查:测量三相输入电压，都在385V，正常;测量直流母线电压为540V，正常。拆机检测，限流电阻没坏，继电器不闭合。进一步检查，发现继电器线圈没给24V电压。用外接直流电源给继电器线圈加上24V直流电，变频器依然报欠电压。
对变频柜（控制柜、低压配电柜、软启动柜）电路做进一步检查，继电器是由两个晶体三极管驱动，受CPU控制，用光耦合器隔离。晶体三极管上有24V电压，就是CPU没有发驱动信号，晶体三极管不导通，电压加不到继电器的线圈上。该变频器的限流电阻连接和其他变频器有些区别，取样电路是连接在滤波电容器两端。
故障分析:变频柜（控制柜、低压配电柜、软启动柜）变频器正常时，当直流母线电压上升到接近正常值，CPU发信号给继电器线圈加上24V直流电，继电器闭合，变频器进入正常工作准备状态。现在的问题是直流母线电压已经正常，CPU不发继电器闭合信号，即CPU没有接到直流母线电压正常的信号。分析为电压检测电路有问题，误报。
故障排除:该变频柜（控制柜、低压配电柜、软启动柜）变频器是电压取样处理电路出现问题，更换电压控制板，故障排除。
结论:变频柜（控制柜、低压配电柜、软启动柜）变频器报欠电压跳闸，如果测量外电路和变频器的直流母线电压都正常，就是变频器出现了硬件故障。
